BCM车身控制测试：车灯 / 雨刮 / 天窗的信号链路与故障注入

很多测试工程师把 BCM（Body Control Module，车身控制模块）当成”配角”。觉得它不控制动力、不碰制动，测起来就是点点开关、看看灯亮不亮。我刚入行时也这么想，直到在一个项目里被天窗防夹漏测狠狠上了一课。

我观察过不少团队：功能测试把 BCM 当”开关集合”，点亮即过；系统测试又把它当成背景板，注意力全在动力和智驾。结果 BCM 的边界场景——休眠电流、防夹末端、LIN 调度抖动——长期没人管。等项目走到 PV 阶段爆出问题，返工成本比早期多好几倍。所以我把 BCM 测试单列成体系，不是小题大做，而是它真的值得。

下面我会按”认知 → 链路 → 用例 → 故障”的顺序展开：先讲 BCM 管什么、为什么值得测；再拆信号从开关到执行器的完整路径；然后用车灯、雨刮、天窗三个高频功能，把用例设计讲到能直接抄；末尾用一次真实漏测复盘和故障注入，把”冷门路径”讲透。全文尽量用项目里的真实数据，方便你边读边落地。

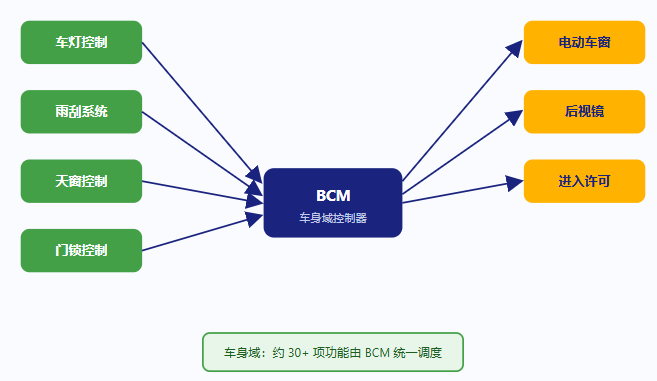

一、BCM功能全景：哪些东西归它管

我习惯先把”边界”画清楚。BCM 在整车电子电气架构里属于车身域控制器。在入门级车型上，它常常是一个独立 ECU；在中高端车型上，它可能和 BCM+Gateway、甚至和座椅/空调域融合成域控。但不管形态怎么变，它手里的活儿大致分七类。

1.1 七大功能域清单

注意看”通信方式”这列。车灯和门锁常常保留硬线，因为这是安全相关功能，硬线更可靠、不受总线休眠影响；雨刮、天窗、车窗、后视镜多半走 LIN，因为这些都是”慢速、低成本、点对点”的负载，LIN 一根线就能搞定，省线束又省钱；而进入许可、整车状态这类要和别的域交互的，就上 CAN。

面对这么多功能，怎么排测试优先级？我习惯用风险 × 频度二维法：安全相关（防夹、照明）排在首位；用户高频感知（车灯、雨刮）排第二；低频但影响体验（后视镜记忆）排第三。排好序再分配工时，避免在”边角功能”上耗太多，却漏掉核心风险。这个方法在资源紧张的项目里特别管用。

1.2 通信矩阵该怎么读

真正动手测之前，我会先向开发要三样东西：DBC（CAN 数据库）、LDF（LIN 描述文件）、功能规范（Function Spec）。这三样齐了，用例才有据可依。

举个例子，车灯功能的通信矩阵通常长这样：

补充一点趋势观察：如今很多新车把 BCM 和网关、甚至座椅域融合成”车身域控”，ECU 数量在减少，但单个模块管的功能在变多。对测试来说，这意味着用例要跟着”域”走——原来分散在多个模块的功能，现在要在一个 BCM 上做集成测试，通信矩阵和故障域的耦合也更复杂。早一点建立域视角的用例库，后面少踩坑。

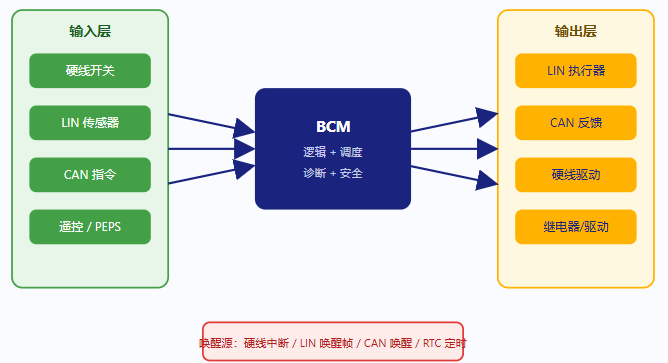

二、BCM信号链路：从开关到执行器的完整路径

讲完”管什么”，接着讲”信号怎么走”。我把 BCM 的信号链路分成三段：输入段（开关/传感器 → BCM）、处理段（BCM 内部逻辑）、输出段（BCM → 执行器）。每一段出问题的表现完全不同，定位方式也不一样。

2.1 三条输入路径

硬线组合开关（灯光开关、雨刮开关）直接拉高/拉低 BCM 的 GPIO 引脚。这种方式抗干扰强，但引脚资源宝贵，一般只留给关键功能。测硬线，重点是电平阈值和抖动去抖（debounce）。

LIN雨量传感器、雨刮电机、天窗电机、后视镜，这些慢速设备通过 LIN 子节点连到 BCM 的 LIN 主端口。BCM 是 LIN 主节点，负责调度帧。测 LIN，重点是帧调度表（schedule table）和从节点响应时间。

CAN进入许可、整车模式（ignition state）、网关转发来的指令，走 CAN。测 CAN，重点是报文周期、信号有效性和超时处理。

讲完路径，必须提两个常被忽略的细节。去抖（debounce）：硬线开关存在机械抖动，BCM 一般会做 10~50ms 的软件去抖。测硬线时，我会故意做”快抖”测试——在阈值时间内快速通断，确认 BCM 不会误判成多次操作。诊断（UDS）：BCM 支持 0x22 读数据、0x2E 写数据、0x14 清故障码、0x19 读故障码。故障注入后，要通过诊断服务确认 DTC 被正确记录，这是回归的必要一环，不能只靠肉眼看行为。

2.2 唤醒与睡眠：被忽略的隐性链路

这一块我见过太多人漏测。车熄火锁车后，BCM 要进入休眠（sleep）以省电；当用户拉门把手、按遥控、开灯，BCM 要被唤醒（wakeup）。

唤醒测试我一般会覆盖这几条：

• 硬线唤醒：

  在休眠状态下拉一下门把手开关，量 BCM 的供电电流，确认从休眠电流（一般 < 0.3mA）爬升到工作电流（> 50mA），且唤醒时间 < 200ms。
• LIN 唤醒：

  从节点发唤醒脉冲（breaking pulse），确认 BCM 在 100ms 内恢复帧调度。
• CAN 唤醒：

  网管报文（NM）触发，确认 BCM 参与网络唤醒。
• 睡眠策略：

  无操作一段时间后，BCM 应主动释放总线、关负载、进入休眠，避免亏电。

再补一句通信演进：部分新平台已把 BCM 接到 CAN FD，速率从 500k 提到 2M，报文负载更大。测链路时要确认 BCM 在经典 CAN 与 CAN FD 混合网里的兼容性——旧节点发经典帧、新节点发 FD 帧，BCM 不能因为帧格式切换而丢信号。这条在改款车型（新旧节点混用）里尤其容易出问题。

三、测试用例设计：车灯控制4场景

车灯是 BCM 里测试频次高、也容易被测”虚”的功能。我把它拆成四个场景，每个场景都带可落地的判定标准。

3.1 场景一：CAN 信号驱动逻辑

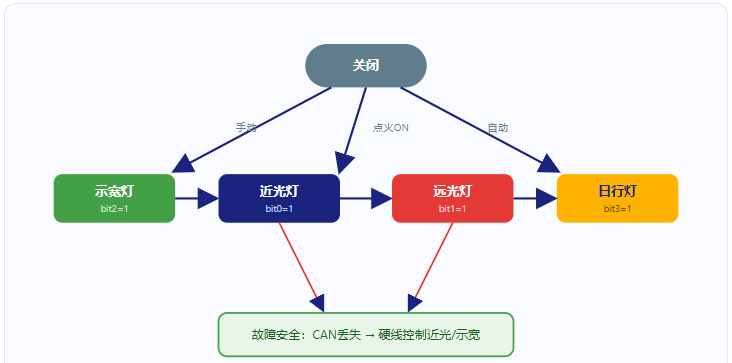

现代车灯多由 CAN 信号驱动。测试台架（或 CANoe）发 0x101 命令，BCM 解析后驱动对应灯组。判定标准很直接：发命令 bit0=1 → 近光灯亮；bit1=1 → 远光灯亮；bit2=1 → 示宽灯亮；bit3=1 → 日行灯亮。同时监听 0x100 状态报文，确认反馈位与命令位一致。

3.2 场景二：多模式优先级

车灯模式之间有优先级。我项目里定的规则是：远光 > 近光 > 示宽 > 日行灯。也就是说，远光开启时再发近光命令，BCM 应保持远光（或按规范切换）。这个优先级必须用用例锁死，否则会出现”开远光时近光也亮”的怪象。

3.3 场景三：故障替代策略

当 CAN 通信丢失，BCM 应有”故障替代（fail-safe / fallback）”。比如 CAN 断了，硬线开关仍能控制近光/示宽，保证基本照明。这是安全底线，必须测。

3.4 场景四：日行灯法规要求

日行灯（DRL）不是想亮就亮。发动机运转且未开近远光时，日行灯应自动点亮；一旦开近光，日行灯应熄灭。这条和法规强相关，欧洲 ECE R87、国内 GB 也都有要求，漏测会被评审打回。

测试环境上，车灯我一般用”台架 + 实车”双轨。台架用 CANoe 发 0x101、监听 0x100，能把信号时序和优先级测得很干净；实车则补上”人眼确认”——有些灯的亮度、色温、点亮位置，仪器测不出，得靠主观评价。两者结合，覆盖率才完整。顺带一提，转向灯和双闪也属于 BCM 管辖：转向灯闪烁频率一般要求 1~2Hz、亮灭占空比约 50%，双闪要和转向互斥，这些参数都得进用例，别只盯着近远光。

3.5 车灯控制 CAPL 测试脚本（完整可运行）

下面这段 CAPL 脚本，监听 0x100 状态报文，向 0x101 发控制命令，覆盖近光/远光切换，并在按键 ‘a’/’b’ 触发用例。在 CANoe 里新建一个 CAPL 节点挂到对应 CAN 通道即可直接跑。

/* ============================================================ * BCM 车灯控制测试 CAPL 脚本 * 监听 CAN 报文 0x100（车灯状态反馈） * 发送控制命令 0x101（车灯控制命令） * 适用：CANoe / CANalyzer CAPL 节点 * ============================================================ */variables{  message 0x100 msgLightStatus;   // BCM 发出的车灯状态反馈报文  message 0x101 msgLightCmd;      // 测试台架发出的车灯控制命令  msTimer tLightPoll;             // 周期轮询定时器}on start{  write("===================================");  write("  车灯控制测试脚本已启动");  write("  按键 a = 打开近光灯");  write("  按键 b = 打开远光灯");  write("===================================");  msgLightCmd.dlc = 8;            // 数据长度 8 字节  setTimer(tLightPoll, 200);      // 每 200ms 轮询发送一次命令}on timer tLightPoll{  output(msgLightCmd);            // 周期发送控制命令，保持通信活跃  setTimer(tLightPoll, 200);}// 监听 BCM 回传的车灯状态报文 0x100on message 0x100{  byte b0 = this.byte(0);  write("收到车灯状态 0x100, byte0 = 0x%02X", b0);  if (b0 & 0x01) write("  -> 近光灯: ON");  else           write("  -> 近光灯: OFF");  if (b0 & 0x02) write("  -> 远光灯: ON");  else           write("  -> 远光灯: OFF");  if (b0 & 0x04) write("  -> 示宽灯: ON");  else           write("  -> 示宽灯: OFF");  if (b0 & 0x08) write("  -> 日行灯: ON");  else           write("  -> 日行灯: OFF");}// 用例1：打开近光灯void Test_OpenLowBeam(){  msgLightCmd.byte(0) = 0x01;     // bit0 = 近光灯  msgLightCmd.byte(1) = 0x00;  output(msgLightCmd);  write("已发送：打开近光灯 (0x101, byte0=0x01)");}// 用例2：切换远光灯void Test_HighBeam(){  msgLightCmd.byte(0) = 0x02;     // bit1 = 远光灯  msgLightCmd.byte(1) = 0x00;  output(msgLightCmd);  write("已发送：打开远光灯 (0x101, byte0=0x02)");}// 用例3：关闭全部车灯void Test_AllOff(){  msgLightCmd.byte(0) = 0x00;  output(msgLightCmd);  write("已发送：关闭全部车灯 (0x101, byte0=0x00)");}// 键盘触发，方便手动回归on key 'a' { Test_OpenLowBeam(); }on key 'b' { Test_HighBeam(); }on key 'c' { Test_AllOff(); }

3.6 转向灯与双闪：别漏掉的小兄弟

车灯里转向灯和危险报警灯（双闪）也归 BCM。它们的测试点很具体：转向灯频率一般要求 1~2Hz，亮灭占空比接近 50%；左右转向要独立可控；双闪开启时应让左右同步闪，且和转向指令互斥（开了左转再按双闪，应进入双闪优先）。这些参数看着小，却是法规项和用户高频感知项，建议单列用例，用示波器抓 LED 驱动端的占空比来验证，别只凭眼睛数闪。

用例管理上，车灯这章的每一条我都建议挂到需求 ID。比如”优先级””日行灯法规”分别来自 Spec 的哪一条，用例里写清楚。评审时评审员格外关心的就是”你的用例能不能覆盖我提的需求”，有追溯链，沟通成本直接降下来。同时把 CAPL 脚本命名和用例编号对应，回归时一键跑、结果自动比对，效率提升明显。

四、雨刮系统测试：雨量传感器与速度自适应

雨刮走的是 LIN。BCM 作为 LIN 主节点，接收雨量传感器的信号，再驱动雨刮电机从节点。这条链路比车灯”娇气”——LIN 是单线、速率低（峰值 20kbps），对时序和调度表特别敏感。

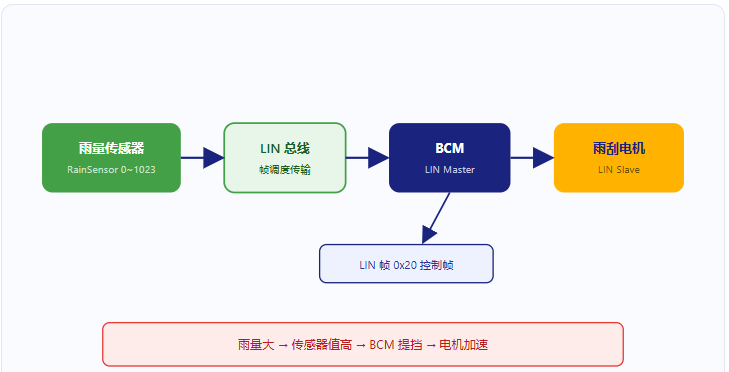

4.1 信号流向

雨量传感器 → CAN/LIN → BCM → LIN（帧ID 0x20 控制帧）→ 雨刮电机。雨量传感器给出 0~1023 的模拟等级，BCM 映射到间歇/低速/高速/自动四种模式。

4.2 四种模式怎么测

雨量标定是雨刮测试里容易翻车的地方。雨量传感器出厂有零点校准，装车后还要做”湿玻璃”标定。我遇到过传感器零点漂移，导致小雨不刮、大雨狂刮。所以用例里我会加一条：用可调光源或喷水模拟，从”无雨”缓慢增加到”暴雨”，确认 BCM 的换挡曲线单调、无跳变。清洗（wash）还要和雨刮联动——喷水的几秒内雨刮应自动补刮 3 次，这个联动也常被漏测。另外间歇挡的间隔要可标定，常见 2~6s 可调，实测间隔偏差应控制在 ±10% 内。

4.3 雨刮 LIN 总线测试 Python 脚本（完整可运行）

下面这段是纯逻辑模拟的 LIN 测试脚本，模拟发送 LIN 帧（含校验和），并验证 BCM 对雨刮模式的响应。它不依赖硬件，先帮你把用例逻辑跑通；上实车或台架时，把 send_lin_frame 换成真正的 LIN 接口调用即可。

#!/usr/bin/env python3# -*- coding: utf-8 -*-"""雨刮 LIN 总线测试脚本模拟 LIN 信号帧，验证 BCM 对雨刮电机的响应说明：此处用纯逻辑模拟演示，实车测试时把 send_lin_frame 换成硬件接口依赖：标准库即可运行（python3 直接执行）"""import time# LIN 帧定义（示例帧 ID，实际项目以 LDF 描述文件为准）LIN_WIPER_CTRL_ID   = 0x20   # 雨刮控制帧  (BCM -> 电机)LIN_WIPER_STATUS_ID = 0x21   # 雨刮状态反馈帧 (电机 -> BCM)SPEED_MAP = {0: "停止", 1: "间歇", 2: "低速", 3: "高速", 4: "自动"}class WiperLINSimulator:    """模拟 LIN 主节点向雨刮电机发帧，并验证 BCM 调度逻辑"""    def __init__(self):        self.bcm_response = None    def send_lin_frame(self, frame_id, data):        """模拟发送一帧 LIN（含 classic checksum）"""        if not data:            raise ValueError("LIN 数据帧不能为空")        checksum = (frame_id + sum(data)) & 0xFF        frame = bytes([0x55, frame_id]) + bytes(data) + bytes([checksum])        print(f"[TX] LIN 帧 ID=0x{frame_id:02X} 数据={data.hex()} 校验=0x{checksum:02X}")        self._simulate_bcm_response(frame_id, data)        return frame    def _simulate_bcm_response(self, frame_id, data):        """模拟 BCM 收到命令后驱动电机的反馈"""        if frame_id == LIN_WIPER_CTRL_ID:            mode = data[0]            enable = data[1]            print(f"[RX] BCM 响应: 雨刮模式={SPEED_MAP.get(mode, '未知')} "                  f"电机使能={'是' if enable else '否'}")            self.bcm_response = (mode, enable)    def verify_response(self, expected_mode):        ok = self.bcm_response is not None and self.bcm_response[0] == expected_mode        actual = self.bcm_response[0] if self.bcm_response else None        print(f"[VERIFY] 期望={expected_mode}({SPEED_MAP.get(expected_mode)}) "              f"实际={actual}({SPEED_MAP.get(actual)}) -> {'PASS' if ok else 'FAIL'}")        return okdef run_wiper_cases():    sim = WiperLINSimulator()    results = []    # 用例1：触发自动模式（雨量传感器上报大雨）    sim.send_lin_frame(LIN_WIPER_CTRL_ID, [0x04, 0x01])    results.append(sim.verify_response(0x04))    time.sleep(0.1)    # 用例2：切到高速    sim.send_lin_frame(LIN_WIPER_CTRL_ID, [0x03, 0x01])    results.append(sim.verify_response(0x03))    time.sleep(0.1)    # 用例3：切到间歇    sim.send_lin_frame(LIN_WIPER_CTRL_ID, [0x01, 0x01])    results.append(sim.verify_response(0x01))    time.sleep(0.1)    # 用例4：关闭雨刮    sim.send_lin_frame(LIN_WIPER_CTRL_ID, [0x00, 0x00])    results.append(sim.verify_response(0x00))    passed = sum(1 for r in results if r)    print(f"\n==== 雨刮用例结果: {passed}/{len(results)} 通过 ====")    return all(results)if __name__ == "__main__":    ok = run_wiper_cases()    print("整体结论:", "全部通过" if ok else "存在失败用例，请排查")

五、天窗测试：防夹保护与防翘安全

天窗是 BCM 里安全等级较高的功能——它带防夹（anti-pinch），夹到人会有伤害风险。这块测试我格外较真。

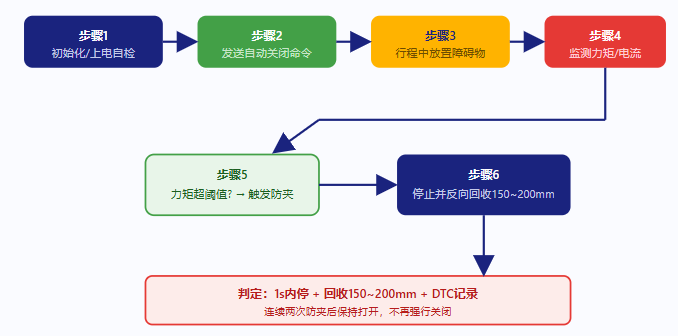

5.1 防夹原理与法规阈值

天窗电机内置霍尔传感器，实时检测转速/电流。当遇到障碍物阻力上升，电机电流会突变。BCM 监测到力矩超过防夹力矩阈值时，立刻停止并反向回收（约 150~200mm），这就是防夹动作。

5.2 手动 / 自动模式

• 手动模式：

  按住开关，天窗随动；松开即停。防夹仅在”自动关闭”路径生效（手动点动一般不触发反向，但部分企标要求手动也防夹，要看规范）。
• 自动模式：

  轻触一下，天窗自动跑到全关/全开；途中遇阻则防夹反向。这是防夹测试的核心路径。

补充技术细节：防夹判断的核心是前级霍尔传感器算出的”位置 + 速度”。BCM 通过霍尔脉冲数估算天窗位置，通过脉冲间隔估算速度；遇阻时速度骤降、电流骤升，二者联合判定障碍。所以天窗的”位置自学习”（初次上电学习全程行程）也很关键——学习不准，防夹阈值就会偏移。我会专门测一次断电复位后的自学习是否准确，并确认自学习期间若有障碍能安全中止。手动模式本身也有歧义：部分企标要求手动点动也防夹，部分只要求自动防夹，这条必须翻 Spec 确认，不能拍脑袋。

5.3 防翘安全

天窗除了”滑动”，还能”翘起（tilt）”。翘起状态下若遇阻，也应有限位/防翘保护，避免夹伤或机构卡死。很多项目只测了滑动防夹，漏了翘起防夹——这正是第六章程的真实事故源头。

5.4 天窗防夹测试用例表（详细参数 + 判定标准）

这张表是我项目里实际在用的，参数和判定都写清楚了，可直接搬进你的用例管理工具

六、实战讲解：天窗防夹功能漏测的真实项目复盘

这一章是全文重点。它不是教科书，是我真实踩过的坑。事情发生在我带的一个量产项目，SOP（量产启动）前两周。

6.1 漏测背景

回顾我们的测试计划，防夹用例只覆盖了滑动关闭（slide close）的自动模式，而且障碍物只放在了”全程中段”。也就是说，我们默认了三个前提：

1. 用户只用自动模式关天窗
2. 障碍物一定在滑动中段
3. 翘起（tilt）模式不需要防夹

这三个前提，每一个都错了。

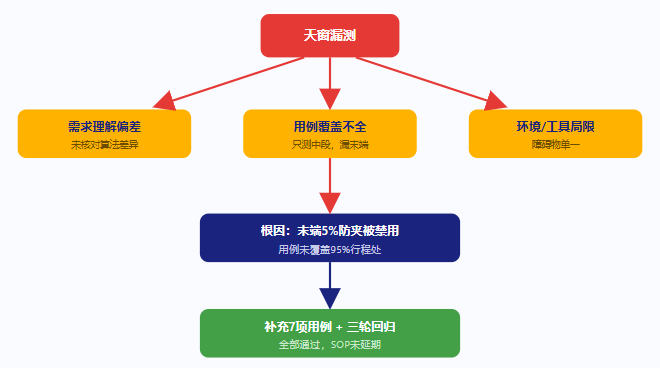

6.2 测试用例缺失分析

我们用”5 Why”往下挖：

看到 Why5 就明白了：我们抄了旧模板，却没核对本项目的防夹算法差异。末端 5% 禁用防夹是本项目为”关严”加的逻辑，旧模板根本没有这一条，于是用例天然缺了一块。

6.3 补充用例设计

我们连夜补了三类用例：

• 位置覆盖：

  把障碍物放在 5%、15%、30%、50%、70%、85%、95% 行程，逐一验证防夹。特别把 95% 末端单列，确认禁用区是否真的安全（结论是：禁用区内若遇障碍应改为”保持当前位置、不再下压”，而非硬压）。
• 翘起防夹：

  补齐 SRF-TILT-01，验证翘起路径遇阻保护。
• 连续与组合：

  连续两次防夹后保持打开；防夹过程中断开 LIN 的安全降级。

怎么衡量这次补测值不值？我们拉了两个指标：漏测密度（每千条用例中遗漏的高风险路径数）和缺陷逃逸率（流到 PV 之后的 BCM 缺陷数）。补测前逃逸率偏高，补完并固化流程后，连续两个项目 PV 阶段 BCM 缺陷数下降明显。用数据说话，比”我觉得测够了”有说服力得多，也更容易争取到测试资源。

6.4 回归验证结果

补完用例后，开发同步改了两处：

• 防夹禁用区从”末端 5%”收窄为”末端 2%”，且禁用区内遇阻改为”保持位置”而非硬压；
• 翘起路径补上防夹逻辑。

我们用 7 条补充用例做了三轮回归，全部通过。后续在 PV 阶段追加了 200 次防夹耐久，无失效。SOP 没有延期。这件事后来成了团队内部的经典复盘案例。

七、故障注入测试：信号短路/断路/CAN丢失

本章讲故障注入（fault injection）。这是验证 BCM 健壮性的手段：故意制造故障，看它会不会”发疯”。我常用的有四类。

7.1 四种故障场景

7.2 降级策略怎么验证

BCM 的降级（degradation）是分层的。我验证时遵循一条原则：越靠近安全的故障，降级越保守。

• CAN 丢失：

  车灯应退回到硬线控制（保照明）；天窗应停在当前位置、禁止自动动作（防夹失效风险）；雨刮保持当前挡位不再变速。
• LIN 丢失：

  对应从节点功能失效，但 BCM 要能报出具体故障码（DTC），且不能影响其他 LIN 从节点和 CAN 功能。
• 硬线故障：

  短路要能限流保护，不能烧毁驱动芯片；断路要能识别为”无输入”，不能误动作。

再补一类常被忽略的：网络管理（NM）超时。CAN 网络靠 NM 报文维持唤醒，若 NM 超时（常见 2~5s 无 NM），BCM 应判定网络休眠并进入对应低功耗状态；NM 恢复后应在规定时间内重新参与通信。

7.3 故障恢复的隐性用例

很多人只测”故障中“的表现，忘了测”故障恢复“。故障解除后，BCM 应自动恢复到正常状态，且不保留错误的故障记忆（或按规范保留 DTC 待诊断清除）。

我会专门加一条：解除故障 → 等待恢复时间（一般 < 3s）→ 功能恢复正常。这条能抓出不少”故障解除后功能卡死”的隐性 bug。

故障注入的收尾动作是”读 DTC”。每注入一类故障，我都会用 UDS 0x19 把 BCM 当前故障码读出来，和预期 DTC 列表比对——不但要”故障中行为对”，还要”故障码记录对”。工具上，建议用成熟的故障注入箱（FIU）配合程控电源和负载箱，别用飞线手工短接。一来可重复，二来安全，三来能记录每次注入的精确时序，方便回归比对。DTC 记录后还要验证清除流程：用 0x14 清码后，相关故障应不再置位，除非故障依旧存在。

把 FIU、程控电源、CAN/LIN 接口都接到测试管理软件，用脚本跑”注入-等待-读 DTC-恢复“的完整序列，一晚上能覆盖上百种故障组合。我建议至少把”四类基础故障 × 各功能”做成自动化基线，释放人力去做探索性测试——那才是人和机器分工的正确方式。
