智能座舱子系统：语音、仪表、HUD、DMS工作原理与核心测试点

做了好几年车载测试，我发现一个挺有意思的现象。很多新人一上来就背测试用例，却说不清座舱里的语音、仪表、HUD、DMS 到底是怎么跑起来的。

这就像修车不看发动机原理，只记换哪个螺丝。能应付一时，遇到诡异 Bug 就抓瞎。

今天这篇，我用自己踩过的坑，把这四个子系统的工作原理和核心测试点，一次说透。建议收藏，后面做测试方案时翻出来对照。

一、语音交互系统：从唤醒到执行的全链路

语音是座舱里”存在感最强“的入口。你喊一声，车机得听懂、得回应、还得真的去执行。这条链路比很多人想的要长。

我习惯把它拆成七步。每一步都可能出问题，而且问题会层层放大。

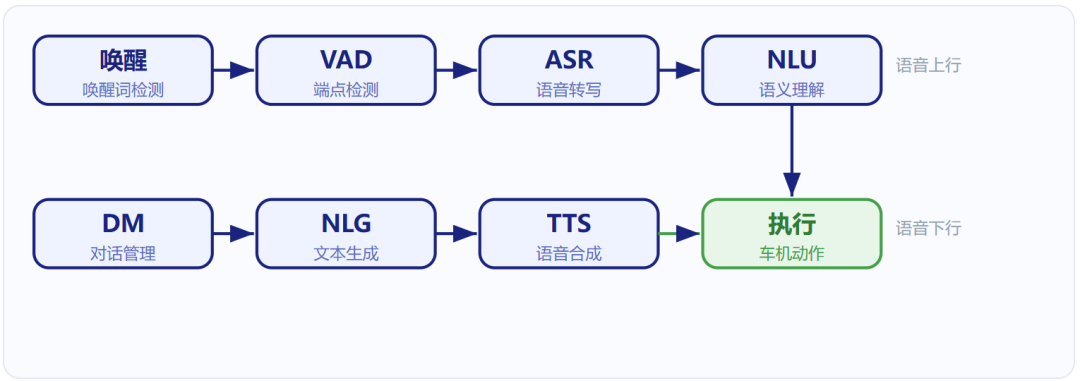

简单过一遍。唤醒，就是车在后台一直听着，确认是不是在叫它。VAD（端点检测）负责判断你这句话从哪开始、到哪结束。ASR 把声音变成文字。NLU 理解文字背后的意图。DM 管理多轮对话的上下文。NLG 组织回复文案。最后 TTS 把文字念出来，同时车机去执行动作。

展开说几个新人容易懵的点。先是唤醒词。你可能会问，为什么唤醒词一般至少 3 个音节（比如”你好小 X“）？太短容易和日常对话撞车。比如单字”嗨”，音乐里的歌词、副驾随口一句话都可能含这个音，车机一旦误判就开始录音，既耗电又打扰。3 个音节给了足够大的区分度，误唤醒率才能压下来。这也是为什么几乎没人用车企单字做唤醒词。

再说 VAD（端点检测）：很多人以为 VAD 是”检测有没有声音”，其实不是。它的任务是检测”人声从哪开始、到哪结束“，把一段连续录音里真正属于用户说话的那一截切出来，前后的静音段都丢掉。原理上靠能量阈值和过零率判断：能量够高、过零率又符合人声特征时，才认定是语音。难点在车内——路噪风噪能量也高，容易把噪声当成人声起点，或者把轻声说话的开头切掉，导致只识别到”后半句”。

ASR 内部其实是两个模型配合。声学模型负责把声音波形拆成音素（类似拼音的最小单元），语言模型再把这些音素拼成合理的字词。车噪会严重干扰声学模型，比如高速风噪下”空调”的发音可能被听成”到条”，这时就全靠语言模型根据上下文纠错（”到条”不是词，而”空调”是）。但语言模型也不是万能，噪声大到声学模型给错太多候选时，纠错也会失败。

到了 NLU，关键概念是”意图”和”槽位”。用户说”把空调调到 22 度”，意图是”控温”，槽位是”温度=22″。意图告诉系统”要干什么”，槽位补充”干到什么程度”。测试时不能只测一板一眼的标准说法，要验证同义说法——比如用户说”我热了”，能不能推出控温意图并把温度调低；说”调低两度”，能不能从当前温度正确算出目标值并填进槽位。覆盖的表达越多样，NLU 才越稳。

核心测试点：几个硬指标

我整理过一份语音测试基准，这几个数基本是行业里常用的门槛，供你参考：

• 唤醒率

  安静环境 > 95%，低噪 > 90%，中噪 > 80%，高噪 > 70%。注意，这是逐级下降的，高速上能稳在 70% 以上就不算差
• 误唤醒

  48 小时内少于 1 次。这个指标很”玄学”，经常是某句广告词、某首歌的歌词把车叫醒了
• 唤醒时延

  从喊出唤醒词到车机给出反馈，小于 1000ms。用户是能感知卡顿的，超过 1.5 秒就会觉得”没听见”
• ASR 字准率

  必过集（固定测试集）要求 100%，泛化集（自由说法）不低于 95%。泛化集才见真功夫



二、液晶仪表盘：CAN 信号驱动的实时显示

仪表是司机视线停留久的地方。它不像中控能”将就”，车速、转速、报警这些，差一点都可能出安全问题

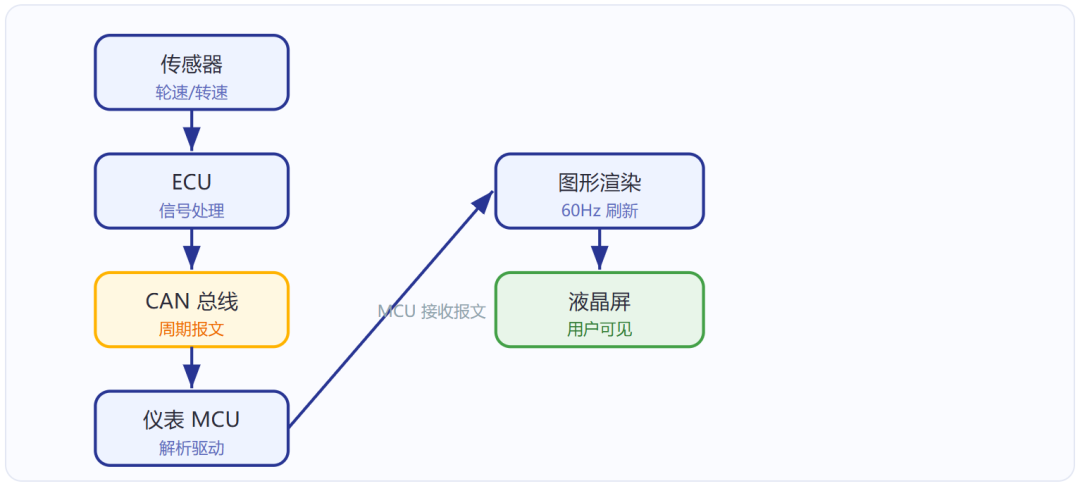

仪表的工作原理，本质是一条从传感器到屏幕的数据链。我画了个简化版：

核心测试点

• 信号准确性

  显示值与真实值偏差 ≤ 1（无量纲单位内）。比如车速表读 100，实车 100，不能显示 102
• 显示实时性

  从信号变化到屏幕刷新，小于 100ms。司机踩油门，指针得立刻动
• 主题切换

  经典/运动/简约主题切换时，布局、配色、仪表盘样式要正确，不能残留旧主题元素
• 报警显示优先级

  安全带、ABS、胎压、电量低，这些报警有优先级。高优先级的必须盖住低优先级的，而且不能互相遮挡
• 多屏同步差

  仪表和中控若显示同一信息（如导航剩余里程），同步差小于 100ms
• 异常恢复

  CAN 信号丢失、MCU 复位后，仪表要能自动恢复，不能黑屏或卡死

CAN 报文这块，测试同学至少得会抓包看信号。我贴一段典型的车速报文解析逻辑，方便你理解”信号怎么变成数字”：

// 假设车速信号在 CAN ID 0x316 的 byte2(高) + byte3(低)，比例因子 0.1float parse_speed(uint8_t* frame) {    uint16_t raw = (frame[2] << 8) | frame[3];    return raw * 0.1;   // km/h}// 测试用例：注入原始值 0x03E8(=1000) 期望显示 100.0 km/hassert(fabs(parse_speed(test_frame) - 100.0) < 0.05);

补充点底层知识，帮你理解上面那段代码为什么这么写。CAN 总线在物理层上是双绞线传输：CAN_H 和 CAN_L 两根线绞在一起，绞距大约 20mm。它用差分信号——真正有意义的不是某根线的绝对电压，而是两根线之间的电压差，共模干扰（两根线同时被噪声抬高或压低）在取差值时被抵消，所以抗干扰能力很强。总线两端还要各接一个 120 欧姆的终端电阻，用来匹配阻抗、消除信号在末端反射造成的振铃

报文本身也有固定结构。每条 CAN 报文带一个 Message ID，它不只是编号，还标识优先级——ID 越小优先级越高，总线冲突时小 ID 先发。后面是 DLC（数据长度码，0–8 字节）和真正的 Data 字段。像车速这种信号，ECU 通常按 10–100ms 的周期循环发送一次，所以仪表看到的不是一个实时值，而是一串”最近一次”的快照，这也是为什么信号丢失时仪表要能识别并做失效处理

再说刷新率。仪表为什么常用 60Hz（每秒 60 帧）？人眼对 30Hz 以上就感知为”流畅”了，但指针在快速移动时，30Hz 下每帧间隔约 33ms，高速转动的指针会留下肉眼可见的拖影和跳变感；60Hz 把间隔压到约 16ms，指针运动才足够平滑，司机余光扫过也不会觉得”一顿一顿“

三、HUD 抬头显示：光学反射与重影难题

HUD 是把信息投到挡风玻璃上，让司机不用低头看仪表。听起来酷，做起来难。难就难在”重影”

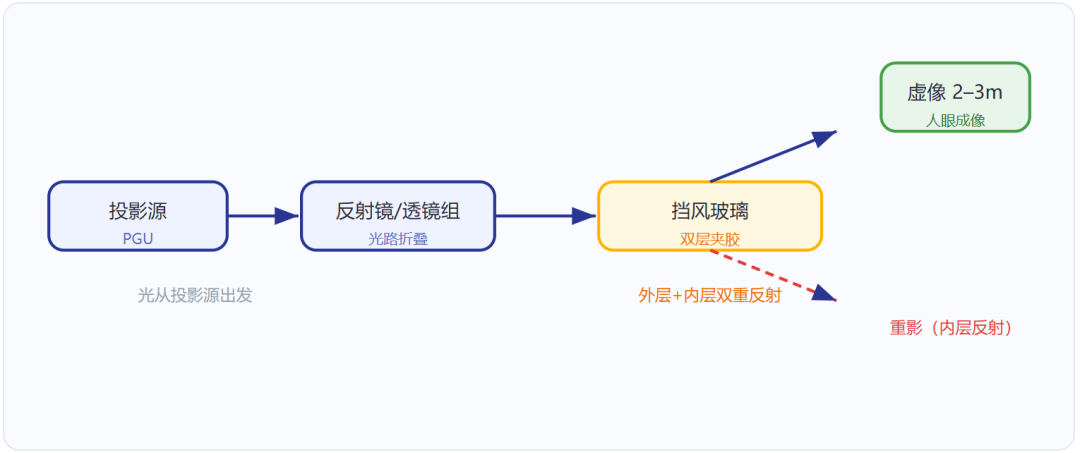

原理上，投影源（PGU）发出光，经过反射镜和透镜组折叠光路，打到挡风玻璃上，再反射进人眼，在前方 2–3 米形成虚像。问题出在挡风玻璃本身

挡风玻璃是双层夹胶结构。光打到玻璃上，外表面反射一次，内表面（夹层）又反射一次。两个反射面距离很近，人眼看到的就是一个主像 + 一个偏移的重影。白天强光下特别明显，像字”拖了影子”

再补充点投影和成像的背景，方便你理解测试为什么这么定。投影技术有三条路线：TFT-LCD 成本低、体积偏大、亮度一般，是当下主流方案；DLP（数字光处理）亮度高、对比度好、体积也小，但成本高，多见于高端车型；MEMS 激光方案功耗低、色彩表现好，但散斑问题还没完全解决，更多被视为未来方向。选哪条路线，本质上是在成本、亮度和体积之间做取舍

虚像距离为什么取 2–3 米？这和人眼对焦机制有关。人眼聚焦在 2 米外的物体时，看 HUD 信息和看前方路面几乎不需要切换焦距；如果虚像太近（比如 1 米），眼睛就得在 HUD 和路面之间反复对焦，反而增加视觉负担和疲劳。2–3 米是”既看得清、又不用频繁变焦”的折中区间

AR-HUD 和普通 HUD 差别很大。普通 HUD 只叠加固定信息（车速、转速等），位置基本不动；AR-HUD 则要先把导航箭头”贴”到真实路面上，这需要前向摄像头识别车道线、再和定位结果做融合，算出箭头该落在哪个空间位置。功能一复杂，测试维度就翻倍：不仅要测显示，还要测识别、融合、延迟

核心测试点

• 清晰度

  至少覆盖白天、隧道、逆光、夜间四种光照。逆光和隧道进出口是清晰度掉得最厉害的场景
• 重影

  不能只看正视角。侧视 30°、45°，以及强光环境下，重影往往会加重。这是工程师最容易漏测的点
• 亮度自适应

  环境光变化时，HUD 亮度要跟着调。太暗看不清，太亮刺眼
• 显示位置

  虚像高度、水平位置是否符合人因工程，不能挡住真实路况
• 稳定性

  长时间运行不漂移、不闪烁、不偏色
• AR 导航融合

  ：箭头要准确贴合真实车道，偏移过大就失去意义
• 夜间模式

  低亮度、低色温，避免干扰驾驶

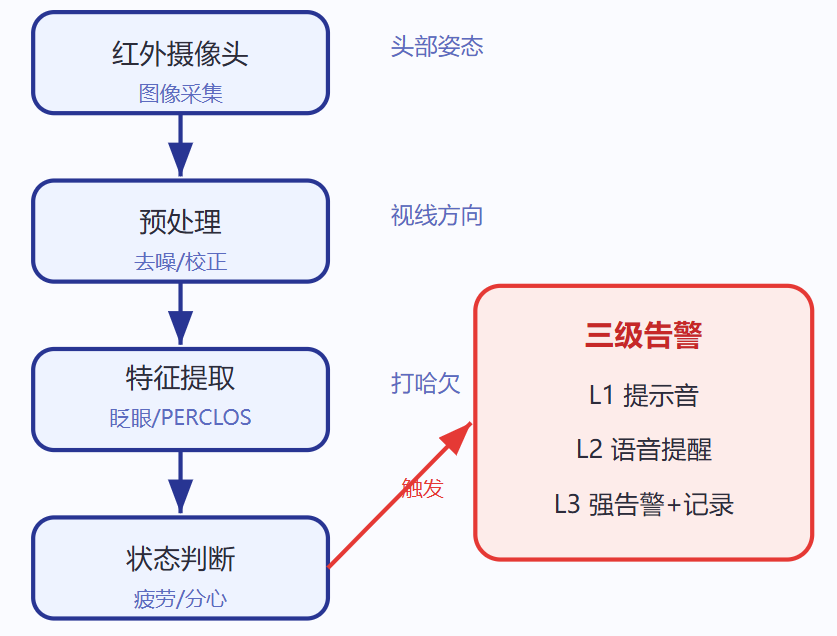

四、DMS 驾驶员监测系统：从图像到预警的安全链路

DMS 是法规强相关的系统。疲劳驾驶、分心驾驶是事故高发原因，所以 DMS 几乎是新能源车的标配了

把疲劳判定的几个关键机制讲清楚，测试才知道该卡哪条线。PERCLOS 按字面就是”眼睛闭合时间占比”：PERCLOS = 闭眼帧数 / 总帧数 × 100%，通常按 1 分钟滑动窗口滚动计算。行业里阈值一般设 70%，也就是 1 分钟内闭眼累计超过 42 秒就判疲劳。但要注意，这个阈值对不同人群（比如天生眼裂小的人）需要单独校准

卡尔曼滤波在这里干什么？它不是每帧都直接判疲劳，而是用滤波算法平滑眨眼事件。原因很简单：单帧闭眼可能是正常眨眼（只持续 0.1–0.3 秒），只有”持续闭眼”才算疲劳。卡尔曼滤波能结合历史状态区分”短暂眨眼”和”真闭眼”，避免把一次正常眨眼误判成疲劳告警

从功能安全角度看，DMS 通常要求 ASIL-B 等级（依据 ISO 26262）。这意味着它要控制的故障率比 ASIL-A 更低，但还没到 ASIL-C/D 那种”关乎生命安全”的严苛程度。达到这个等级，测试时要做 FTA（故障树分析）和 FMEA（失效模式与影响分析），把”摄像头被挡“”算法输出异常“这类失效路径逐一梳理

还有个容易忽略的点：DMS 不是一直开着。它通常只在车速 > 15km/h 且挡位不是 P 档时才激活。停车等红灯时如果还判疲劳、狂报警，用户体验会很差。所以测试要专门验证激活条件——低速、P 档、临时停车这些场景，DMS 应该安静待机而不是误打扰

核心测试点

• 疲劳检测准确率

  ≥ 90%。用模拟疲劳样本（闭眼、点头）验证召回
• 分心检测

  视线离开前方超过 2 秒应触发分心判定
• 特殊场景

  戴眼镜、墨镜、口罩、帽子，都要覆盖。墨镜靠红外穿透，口罩帽子靠下半脸和头部姿态补偿
• 误报率

  正常驾驶不能频繁误报，否则用户会关掉它
• 光照适应

  隧道、夜间、强光，红外补光要稳
• 告警分级

  L1 提示、L2 语音、L3 强告警，分级逻辑要符合预期
• 隐私安全

  原始图像不出车端，本地处理，这是合规红线

五、多子系统联合测试：单独测完 ≠ 整车没问题

这是我最想强调的一章。很多团队把四个子系统分开测，各项都过，一上车联合跑就出幺蛾子

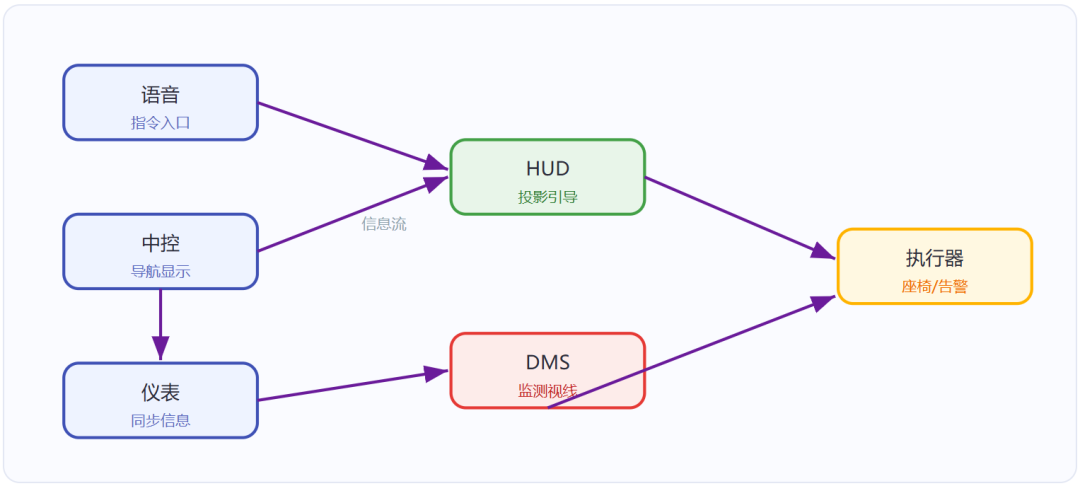

为什么？因为座舱是一个整体。语音下了指令，仪表要变、HUD 要投影、DMS 还在盯着你。信号在总线里打架，算力在 SoC 里抢资源，任何一个环节的时序没对齐，体验就崩了

三个典型联合场景

场景一：语音导航联动

你说”打开导航到公司”→中控显示路线→仪表同步目的地→HUD 投影转弯引导→DMS 同时监测你有没有看路。这里要测的是：四个屏幕的信息是不是同一个版本，延迟是不是在 100ms 内

场景二：疲劳主动干预

DMS 检测到疲劳→触发告警→语音主动问候”需要休息吗”→HUD 闪烁提醒→座椅震动。这条链要测的是：告警会不会重复打扰？震动和语音会不会冲突？

场景三：夜间墨镜行驶

戴墨镜夜间行驶→DMS 红外穿透继续监测→HUD 亮度自动降低→仪表切夜间模式。要测的是：模式联动是否顺滑，有没有”闪一下”的突兀切换

联合场景之所以容易出问题，根子在”资源共享”。给你三个常被忽略的角度：

SoC 资源竞争

四个子系统往往跑在同一颗座舱 SoC 上（比如高通 8155、8295 这类）。语音识别大量占用 CPU 时，可能拖累 HUD 的渲染帧率；DMS 的 AI 推理抢占 GPU 时，又可能让仪表渲染卡顿。测试时不能只看功能对不对，还要实时监控各子系统的 CPU / GPU / 内存占用，确认高负载下没人”饿死”

CAN 总线负载率

四个子系统的信号挤在同一条 CAN 总线上，负载率超过 70% 时丢帧概率会急剧上升。测试时要主动制造峰值负载——让所有子系统同时高频发送信号，看总线会不会丢帧、仪表会不会跳变、告警会不会延迟

电源管理降级

低电量模式下，各子系统可能被降频甚至关闭：DMS 和 HUD 谁先关？语音还能不能用？这些降级策略如果没定义清楚，用户就会遇到”突然某个功能没了”的困惑。降级顺序和可用性边界，都要写进测试用例

六、四子系统测试矩阵：一表掌握全部核心测试点

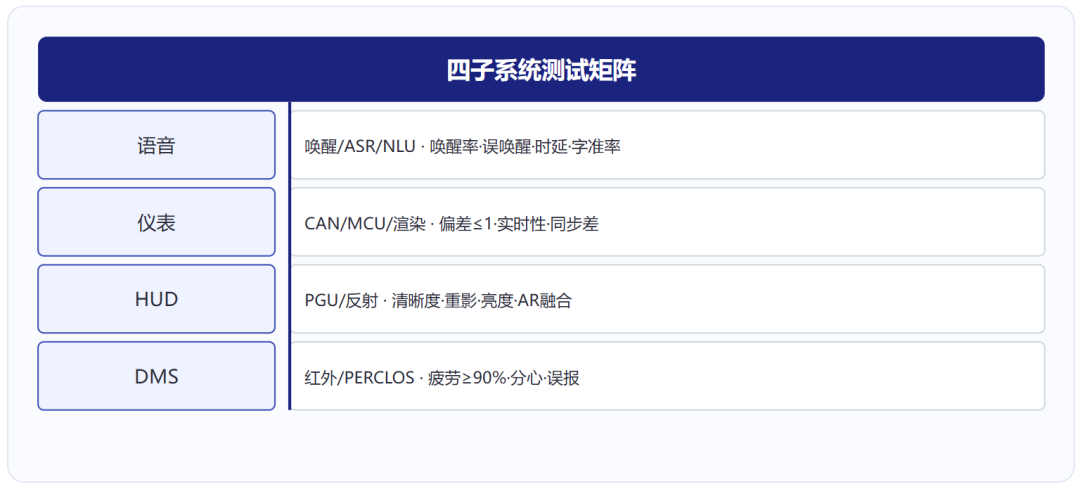

把前面四章揉成一张表，方便你做测试计划时直接抄作业。我按”工作原理关键词 / 核心指标 / 测试工具 / 常见 Bug / 测试难点”五个维度整理了

下面这张图是上面表格的可视化版本：

七、避坑指南：5 个常见测试陷阱

写了这么多，我直接把最痛的 5 个坑列出来。每一条都是真金白银换来的经验

八、总结与行动清单

智能座舱的测试，说到底是在”人、车、环境”三者之间找平衡。四个子系统，各自有原理，合起来才是体验

座舱测试工程师能力地图

如果你打算往这个方向深耕，我建议按这条路径搭能力：

1. CAN 基础

   能抓包、能解析信号、能注入报文
2. 信号分析

   理解传感器到显示的数据流，知道延迟从哪来
3. HMI 测试

   界面、交互、人因工程，知道什么叫”好用”
4. 自动化

   用脚本批量跑用例，把人从重复劳动里解放出来
5. 场景设计

   能设计联合场景，模拟真实用户的复杂操作

10 条行动清单

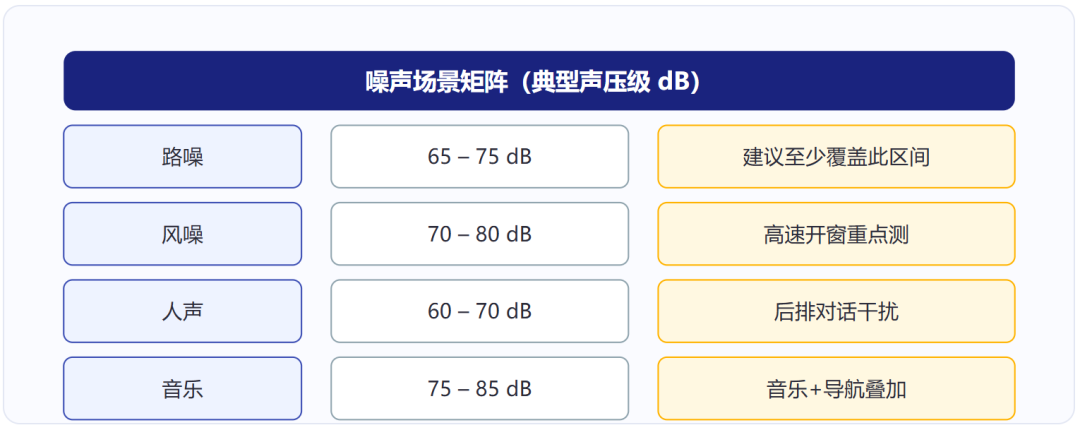

1. 建立噪声场景矩阵，覆盖 4 类噪声区间。
2. 语音唤醒率分级验收，高噪不低于 70%。
3. 误唤醒做 48 小时长测，目标小于 1 次。
4. 仪表实时性在动态工况下测，不只停车测。
5. HUD 重影测正、侧、强光三种视角。
6. DMS 覆盖墨镜、口罩、小眼睛等特殊场景。
7. 多屏同步差纳入联合测试，门槛 100ms。
8. 设计 3 个以上跨子系统联合场景。
9. 告警分级逻辑逐一验证，避免冲突打扰。
10. 隐私合规红线：面部数据不出车端。
