📖 导读：为什么每个车载测试工程师都必须懂ISO 26262？
2026年，国内L3级自动驾驶强制国标进入公示阶段，明确2027年正式落地实施。新规直接划定了一条红线：转向、制动、感知等核心安全系统必须满足ISO 26262最高ASIL D等级要求。
这意味着什么？ISO 26262不再是车企的可选加分项，而是车型备案、量产上牌的硬性材料。对于测试工程师来说，不懂ISO 26262，等于失去了进入车载测试核心赛道的门票。
但说实话，ISO 26262这个标准本身就不太”亲民”——12个部分、几百页英文文档、满篇的术语缩写（ASIL、HARA、FMEA、FMEDA……），光是看目录就让人头大。
这篇文章的目标很简单：用大白话把ISO 26262拆开揉碎讲清楚，重点放在跟测试工程师最相关的部分——测试用例设计要求。不管你是刚接触车载测试的新人，还是想系统补课的老手，看完这篇你会有一个清晰的知识框架。
一、ISO 26262是什么？从哪里来的？
1.1 一句话定义
ISO 26262是道路车辆功能安全的国际标准，专门针对汽车电子电气（E/E）系统的安全性，目标是：当系统出现故障时，不会导致不可接受的风险——简单说就是”坏了也不能伤人”。
💡 核心思想：
功能安全不是”不出故障”，而是”出了故障后系统仍然安全”。
比如刹车系统失灵了，车辆能自动切入跛行模式（限速+报警），而不是直接失控——这就是功能安全。
1.2 它的来历
ISO 26262不是凭空诞生的，它有一个”父亲”——IEC 61508，这是工业领域通用的功能安全基础标准。2005年，汽车行业觉得IEC 61508不太贴合车载场景，于是开始制定专属标准，2011年正式发布第一版ISO 26262，2018年发布第二版（现行版本），新增了对摩托车、卡车、半导体等的覆盖。
1.3 为什么现在这么火？
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
⚡ 关键认知
ISO 26262不是”做不做”的问题，而是”不做就没法卖车”的问题。对于测试工程师来说，掌握ISO 26262的测试要求，是进入车载核心项目的硬性门槛。

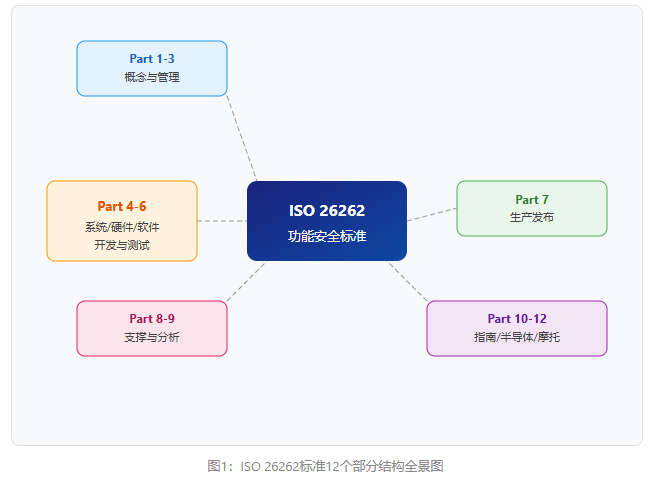

二、标准的12个部分全景图
ISO 26262总共有12个部分（Part 1~Part 12），第一眼看上去很多，但其实逻辑非常清晰。我们先用一个表格整体扫一遍，然后挑重点展开。
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
图片引自微信公众号，扫码关注阅读原文📖 学习建议
初学者不要从Part 1开始啃（术语表太枯燥）。建议从Part 10（指南）开始，它帮你建立整体认知，然后再看Part 3（概念阶段）理解ASIL怎么来的，最后深入Part 4-6（系统/硬件/软件）学测试要求。
三、核心概念：ASIL等级怎么定？
ISO 26262最核心的概念就是ASIL（Automotive Safety Integrity Level，汽车安全完整性等级）。它把安全风险分成5个等级，从低到高依次是：QM → ASIL A → ASIL B → ASIL C → ASIL D。
3.1 ASIL等级一览
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.2 ASIL怎么定？三个维度
ASIL等级不是拍脑袋定的，而是通过HARA（Hazard Analysis and Risk Assessment，危害分析与风险评估）方法，从三个维度综合评估：
图2：ASIL等级三维度判定模型（S×E×C）
维度一：严重度 S（Severity）——伤多狠？
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
维度二：暴露度 E（Exposure）——多常遇到？
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
维度三：可控度 C（Controllability）——能救回来吗？
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
🔍 举个例子
场景：刹车系统电子故障导致刹车失灵。
· 严重度 S = S3（高速行驶刹车失灵可能致命）
· 暴露度 E = E4（每次驾驶都用刹车）
· 可控度 C = C3（刹车失灵驾驶员几乎无法控制）
→ S3+E4+C3 = ASIL D，所以刹车系统必须达到最高安全等级。
3.3 ASIL等级对测试的影响
ASIL等级直接决定了测试的深度和广度。等级越高，测试要求越严苛：
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SC = Structural Coverage（结构覆盖率），SC1最低（基本语句覆盖），SC4最高（MC/DC修改条件/判定覆盖），等级越高对代码路径的覆盖越全面。
四、V模型：ISO 26262的生命周期
ISO 26262的开发流程遵循经典的V模型。左边是设计和开发（从上往下），右边是测试和验证（从下往上）。理解这个模型，就理解了ISO 26262测试在整个生命周期中的位置。
图3：ISO 26262 V模型——左侧设计对应右侧测试，每层都有验证
4.1 V模型的核心逻辑
V模型的美妙之处在于左右对称——每一层设计都有对应的测试层：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💡 关键理解：
ISO 26262的测试不是”写完代码再想怎么测”，而是在设计阶段就规划好测试策略——每一层设计文档都对应着未来要执行的测试用例。这就是所谓“测试左移”在功能安全标准中的体现。
五、系统级测试要求（Part 4）
ISO 26262-4是系统级产品开发的核心部分。从测试角度看，主要涉及以下几类测试：
5.1 系统级测试类型
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.2 技术安全要求（TSR）
在系统级设计阶段，功能安全概念（FSC）中的安全目标被细化为技术安全要求（TSR，Technical Safety Requirements）。TSR是可测试的、可量化的技术规格。
📌 举例对比
安全目标（SG）：刹车系统在电子故障时应在200ms内进入安全状态。
技术安全要求（TSR）：刹车控制器检测到主制动回路压力异常时，在50ms内激活备用制动回路，并输出故障信号到CAN总线（ID=0x123，周期10ms）。
→ TSR可以直接写出测试用例了：注入压力异常 → 测量响应时间 → 验证CAN信号输出。
5.3 系统级测试用例设计要点
系统级测试用例设计需要从以下维度全覆盖：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.4 故障注入测试
系统级测试中最有特色的就是故障注入测试（Fault Injection Testing）。它是验证安全机制有效性的核心手段。
常用故障注入方法：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
⚠️ 测试工程师关注点：
故障注入测试的用例设计不是随意的，要基于FMEA/FTA分析结果——先做安全分析，找出所有可能导致安全目标被违反的故障，再针对每个关键故障设计注入用例。
六、硬件级测试要求（Part 5）
ISO 26262-5聚焦硬件层面的安全要求。这部分对硬件测试工程师至关重要。
6.1 硬件架构指标
ISO 26262定义了三个关键硬件指标，ASIL等级不同，要求也不同：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💡 大白话解释：
· SPFM：单点故障就是”一个故障就能导致危险”。SPFM越高，说明系统对单点故障的防护越好（比如有冗余设计）。
· LFM：潜伏故障是”藏着的故障，平时不暴露，和别的故障叠加才出问题”。LFM越高，说明系统能及时发现潜伏故障。
· PMHF：整个系统随机硬件失效的概率上限。ASIL D要求每小时失效概率不超过一亿分之一。
6.2 FMEDA分析
FMEDA（Failure Modes, Effects and Diagnostic Analysis，失效模式、影响与诊断分析）是硬件安全分析的核心工具。它扩展了FMEA，增加了”诊断覆盖率”维度。
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6.3 硬件测试类型
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
🔧 HIL测试为什么重要？
在功能安全开发中，很多故障场景无法在实车上测试（比如高速行驶中刹车失灵，太危险了）。HIL（Hardware-in-the-Loop）测试通过仿真车辆动力学模型，让ECU以为自己在真车上运行，可以在安全可控的环境下注入各种极端故障，验证安全机制是否正常响应。
七、软件级测试要求（Part 6）
ISO 26262-6是软件层面开发的要求，也是大部分软件测试工程师最关注的部分。
7.1 软件测试金字塔
图4：软件测试金字塔——不同ASIL等级的测试要求层次
7.2 静态分析
静态分析不需要运行代码，通过工具扫描源代码发现问题：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
常用工具：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7.3 软件单元测试
单元测试针对最小可测试单元（函数/模块），是软件测试的基石。
ISO 26262对单元测试方法的要求：
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
++ = 强烈推荐，+ = 推荐，- = 不要求
💡 MC/DC是什么？
MC/DC（Modified Condition/Decision Coverage）= 修改条件/判定覆盖。它要求：每个判定的所有可能结果都出现过，且每个条件都独立影响过判定结果。ASIL D强制要求MC/DC，这是覆盖率的”天花板”。
单元测试框架推荐：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7.4 软件集成测试
集成测试验证多个模块组合后的行为。ISO 26262要求以下方法：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
⚡ 关于MISRA C
MISRA C（Motor Industry Software Reliability Association C标准）是汽车行业C语言编码规范，ISO 26262 ASIL B及以上等级强制要求MISRA C合规。最新版MISRA C:2023包含约1500条规则，分为强制（Mandatory）、必要（Required）、建议（Advisory）三类。
八、测试用例设计方法实战
讲完了标准要求，这一章我们回到地面——具体怎么设计符合ISO 26262的测试用例。
8.1 基于需求的正向设计
ISO 26262的核心原则：每个测试用例必须追溯到安全需求。不能有”测着玩”的用例。
📐 测试用例设计四步法
Step 1：从安全需求中提取测试条件
Step 2：对每个测试条件做等价类划分+边界值分析
Step 3：设计正向用例（验证正常功能）+ 反向用例（验证异常处理）
Step 4：建立需求-用例追溯矩阵
8.2 边界值分析
边界值是缺陷最容易出现的地方。对于汽车系统，典型边界包括：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8.3 故障注入测试用例设计
故障注入用例设计基于安全分析（FMEA/FTA）结果。流程如下：
图5：故障注入测试用例设计流程
8.4 ASIL B等级ECU测试用例模板
下面给出一个符合ISO 26262要求的测试用例模板示例：
测试用例编号：TC-ASILB-ECU-023
安全需求ID：SR-BRAKE-007
ASIL等级：ASIL B
测试类型：故障注入测试
【测试目标】
验证刹车控制器在主制动压力传感器信号丢失时，
能在50ms内激活备用制动回路并输出故障CAN报文。
【前置条件】
1. ECU上电，处于正常工作模式
2. 车辆模型速度设为60km/h
3. HIL仿真环境就绪
【测试步骤】
1. 开始正常制动请求（制动踏板踩下50%）
2. 等待2秒，确认制动响应正常
3. 注入故障：断开主压力传感器信号线（模拟开路）
4. 记录ECU响应时间和CAN总线报文
【预期结果】
1. 故障检测时间 ≤ 10ms
2. 备用制动回路激活时间 ≤ 50ms（从故障发生起算）
3. CAN总线输出故障报文（ID=0x123, DLC=8, Data[0]=0x01）
4. 制动力不低于正常值的80%
5. 仪表盘点亮制动故障警示灯
【追溯】
- 安全目标：SG-BRAKE-002
- 技术安全需求：TSR-BRAKE-007
- FMEA项：FMEA-BRAKE-015（压力传感器开路失效）
【覆盖率】
- 需求覆盖率：SR-BRAKE-007 ✓
- ASIL B结构覆盖率：分支覆盖 ≥ 90%
💡 模板要点解析：
这个模板体现了ISO 26262对测试用例的核心要求：每条用例都能追溯到安全需求和FMEA分析项，有明确的量化预期结果，覆盖了正常和故障两种场景。
九、测试文档与追溯管理
9.1 测试计划（Test Plan）
ISO 26262要求在项目早期制定测试计划，核心内容包括：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9.2 追溯矩阵（Traceability Matrix）
追溯矩阵是ISO 26262审计中最常被查的文档。它建立了一条从安全目标到测试用例的完整链路：
安全目标 (SG)
↓ 追溯
功能安全概念 (FSC)
↓ 追溯
技术安全需求 (TSR)
↓ 追溯
软件/硬件安全需求 (SW-SR / HW-SR)
↓ 追溯
测试用例 (TC)
↓ 追溯
测试结果 (TR)
📋 追溯矩阵示例
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9.3 工具链推荐
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💡 工具置信度（Tool Confidence Level, TCL）：
ISO 26262-8要求对使用的工具进行置信度评估。如果工具输出错误会导致安全需求被违反，该工具需要更高的TCL等级（TCL1~TCL3），TCL3要求工具本身通过认证。选工具时要注意这一点。
十、常见问题Q&A
Q1：ISO 26262和ASPICE有什么区别？做哪个就够了？
A：两者定位不同，不冲突。ASPICE是过程能力评估（关注”你做得好不好”），ISO 26262是功能安全标准（关注”你的系统出了故障安不安全”）。ASPICE是过程维度的能力提升，ISO 26262是产品维度的安全合规。大部分OEM两个都要求。建议先做ISO 26262（合规硬性要求），再逐步推ASPICE。
Q2：ASIL等级越高，测试用例数量怎么估算？
A：没有固定公式，但有经验参考：
· ASIL A：每条安全需求约5-10个用例
· ASIL B：每条安全需求约10-20个用例
· ASIL C：每条安全需求约20-40个用例
· ASIL D：每条安全需求约40-80个用例
这个数量包括正常用例、边界用例和故障注入用例。实际数量取决于系统复杂度和安全需求粒度。
Q3：没有认证机构介入，企业如何自评估ISO 26262合规性？
A：可以通过以下方式做内部评估：
1. 建立内部功能安全审计流程（Part 2要求）
2. 聘请有TÜV/exida认证的功能安全工程师（FS Eng）担任安全经理
3. 使用功能安全评估checklist（ISO 26262-2 Annex B提供了安全审计问卷）
4. 定期做功能安全评估（Functional Safety Assessment, FSA）
但如果需要对外宣称合规（特别是面向OEM），建议做第三方认证。
Q4：ISO 26262和SOTIF（ISO 21448）是什么关系？
A：ISO 26262关注系统故障导致的安全问题（如传感器坏了怎么办）。SOTIF（Safety of the Intended Functionality）关注系统没坏但功能本身有缺陷导致的安全问题（如AI识别算法在没有故障的情况下误识别了行人）。两者是互补关系。对于L3+自动驾驶，ISO 26262 + SOTIF双标准融合已成为行业共识。
Q5：测试覆盖率达不到要求怎么办？
A：实际项目中覆盖率不达标很常见。处理方法：
1. 分析未覆盖原因：是死代码？需求遗漏？还是测试用例不够？
2. 死代码：评估是否可删除，删除后重新测量
3. 需求遗漏：补充安全需求后补写用例
4. 技术上无法覆盖：写豁免说明，记录理由，经安全经理评审批准
5. 所有豁免必须在安全档案中留档，审计时可追溯。
十一、实战模拟：从安全目标到测试用例的完整演练
前面十章我们把ISO 26262的理论框架讲了一遍。但说实话，光看标准条文不动手，知识是留不住的。这一章我们做一个完整的实战模拟——从安全目标出发，走完HARA→TSR→测试用例设计→执行的完整流程。
💡 模拟场景：
假设你是一家Tier 1供应商的测试工程师，负责”电子助力转向系统（EPS）”的安全测试。OEM给出的安全目标是ASIL D。你需要从零开始设计测试方案。
11.1 第一步：理解安全目标
项目启动会上，安全经理给你一份安全目标清单，其中一条是：
🎯 安全目标（Safety Goal）
SG-EPS-001：当EPS电机驱动回路发生单点故障时，系统应在FTTI=100ms内进入安全状态（转向助力降级模式），确保驾驶员仍可通过机械转向控制车辆，转向力不超过150N。
ASIL等级：D（最高安全等级）
你的任务：基于这个安全目标，设计完整的测试用例并执行验证。
11.2 第二步：拆解技术安全要求（TSR）
安全目标太抽象，没法直接写测试用例。系统工程师会将它拆解为可测试的技术安全要求（TSR）：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
⚠️ 关键认知：
注意TSR和安全目标的区别——安全目标说”100ms内进入安全状态”（抽象），TSR把它拆成了5条可量化的技术要求，每条都有明确的数字指标。这就是从”要安全”到”怎么测”的桥梁。
11.3 第三步：FMEA分析识别关键故障
在写测试用例之前，你需要先看FMEA分析结果，找出哪些故障可能导致安全目标被违反。以下是EPS电机驱动回路的FMEA摘要：
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11.4 第四步：设计测试用例
基于TSR和FMEA，我们设计一组完整的测试用例。这里展示5条核心用例：
用例1：电流采样电阻阻值漂移（基于F-EPS-001 + TSR-EPS-001）
测试用例编号：TC-EPS-001
ASIL等级：D
测试类型：故障注入测试（硬件级）
【安全需求追溯】
- 安全目标：SG-EPS-001
- 技术安全要求：TSR-EPS-001
- FMEA项：F-EPS-001
【测试环境】
- HIL平台：dSPACE Scalexio
- 仿真模型：车辆动力学模型（整备质量1500kg，车速20km/h）
- 工具：Lauterbach TRACE32（故障注入）+ CANoe（报文监控）
【前置条件】
1. EPS控制器上电，初始化完成，无故障
2. HIL模型设为直线行驶，车速20km/h
3. CANoe开始抓取ID=0x1A3报文
4. TRACE32连接MCU，准备注入变量值
【测试步骤】
1. 开始正常行驶仿真，持续10秒确认系统正常
2. 通过TRACE32修改电流采样值寄存器：通道A值×0.8（模拟R1阻值漂移+25%）
3. 保持故障状态，记录以下时间戳：
T0 = 故障注入时刻
T1 = 故障检测判定时刻（CANoe监测DTC状态位变化）
T2 = EN信号下降沿时刻（示波器/TRACE32 GPIO监测）
T3 = 故障报文发出时刻（CANoe报文时间戳）
4. 测量降级模式下转向盘扭矩（力传感器读数）
5. 持续30秒，观察系统是否保持安全状态
6. 恢复故障，验证系统是否能恢复正常模式
【预期结果】
✓ T1 - T0 ≤ 20ms（故障检测时间）
✓ T2 - T0 ≤ 50ms（EN信号关断时间）
✓ T3 - T0 ≤ 80ms（故障报文发出时间）
✓ 降级模式转向力 ≤ 150N
✓ 看门狗WDI信号周期 = 10ms ± 1ms（持续运行）
✓ 故障恢复后系统正常工作
【实际结果】
（执行后填写）
【判定准则】
所有预期结果均满足 → PASS
任一项不满足 → FAIL，触发安全分析评审
用例2：MOSFET短路故障（基于F-EPS-002 + TSR-EPS-002）
测试用例编号：TC-EPS-002
ASIL等级：D
测试类型：故障注入测试（硬件级）
【安全需求追溯】
- 安全目标：SG-EPS-001
- 技术安全要求：TSR-EPS-002
- FMEA项：F-EPS-002
【测试环境】
- HIL平台：dSPACE Scalexio
- 故障注入方式：硬件故障注入板（继电器矩阵短路MOSFET栅源极）
【前置条件】
1. EPS控制器上电，正常运行
2. HIL模型设为弯道行驶（曲率半径50m，车速20km/h）
3. 示波器接入EN引脚和电机相线
【测试步骤】
1. 开始正常弯道行驶仿真，持续10秒
2. 通过故障注入板短路Q1栅源极（模拟MOSFET击穿）
3. 记录时间戳T0~T3（同用例1）
4. 监测电机相线电流波形（是否出现持续过流）
5. 测量降级模式最大转向力
【预期结果】
✓ 过流保护在5ms内触发硬件关断
✓ T2 - T0 ≤ 50ms（EN信号关断）
✓ T3 - T0 ≤ 80ms（故障报文发出）
✓ 电机相线无持续过流（硬件关断有效）
✓ 降级模式转向力 ≤ 150N
✓ 无二次故障（如过热、电源异常等）
【风险等级】ASIL D —— 若FAIL需立即停止测试，触发安全评审
用例3：正常功能验证（正向测试）
测试用例编号：TC-EPS-010
ASIL等级：D
测试类型：功能安全测试（正常场景）
【安全需求追溯】
- 安全目标：SG-EPS-001（验证正常情况下安全机制不误触发）
【测试步骤】
1. 系统上电初始化，确认无故障
2. 以下场景各运行60秒，验证安全机制不误触发：
a) 直线行驶（车速0→60km/h渐变）
b) 弯道行驶（左转/右转，转角30°~90°）
c) 原地转向（车速0km/h，转向盘±360°）
d) 颠簸路面（叠加正弦振动，频率5Hz~20Hz）
e) 紧急转向（快速打方向，角速度>500°/s）
【预期结果】
✓ 所有场景中DTC状态位 = 0（无故障）
✓ EN信号保持高电平（不误关断）
✓ 无故障报文发出
✓ 转向助力正常（扭矩传感器读数在正常范围）
✓ 看门狗正常刷新
【意义】验证安全机制的"不误触发"能力——
如果正常行驶就频繁误触发降级模式，反而造成新的安全风险。
用例4：时序边界测试
测试用例编号：TC-EPS-020
ASIL等级：D
测试类型：边界值测试
【测试目标】
验证FTTI（Fault Tolerant Time Interval）边界条件下
安全机制是否在100ms内完成全链路响应。
【测试步骤】
1. 注入电流采样差异故障（通道A×0.8）
2. 分别在以下时刻注入故障，测量完整响应链路时间：
a) 系统刚上电第1ms（初始化阶段）
b) 系统初始化完成第50ms
c) 正常运行第10s
d) 转向盘高速转动中（角速度500°/s）
e) CAN总线高负载时（负载率85%）
f) 电源电压跌落到9V时（边界电压）
【预期结果】
✓ 所有场景下 T3 - T0 ≤ 100ms（完整链路时间）
✓ 初始化阶段故障 → 系统不进入正常模式，直接进入安全状态
✓ 边界电压（9V）下安全机制仍可正常工作
【覆盖率】
- 需求覆盖率：TSR-EPS-001/002/003 全覆盖
- 边界覆盖：初始化边界、运行边界、电源边界、总线负载边界
用例5：资源使用边界测试
测试用例编号：TC-EPS-030
ASIL等级：D
测试类型：资源使用测试
【测试目标】
验证在CPU/内存资源紧张时安全机制仍能正常响应。
【测试步骤】
1. 通过TRACE32注入以下压力条件：
a) CPU负载提升至95%（注入空循环任务）
b) RAM使用率提升至90%（填充大数组）
c) 栈深度达到80%（递归调用）
2. 在以上各压力条件下注入电流采样故障
3. 测量故障检测到安全状态进入的时间
【预期结果】
✓ CPU 95%负载下：故障检测时间 ≤ 20ms（允许+5ms余量）
✓ RAM 90%使用下：无内存溢出，安全机制正常
✓ 栈深度80%下：无栈溢出，安全机制正常
✓ 所有压力条件下 T3-T0 ≤ 100ms
【意义】ISO 26262-6要求ASIL B以上必须做资源使用测试，
验证极端资源条件下安全功能不受影响。
11.5 第五步：测试执行与问题处理
假设你在执行用例2（MOSFET短路故障）时，发现了一个问题：
⚠️ 实战问题发现
现象：MOSFET短路故障注入后，EN信号关断时间为62ms（超出50ms要求），且电机相线出现持续3A过流持续15ms。
影响：TSR-EPS-002不满足，ASIL D安全目标可能被违反。
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💡 实战感悟：
这就是ISO 26262测试和普通功能测试最大的区别——发现问题不是终点，而是安全改进的起点。每一条测试失败都要走根因分析→设计变更→回归验证→档案更新的完整闭环。这个过程看似繁琐，但正是这种”死磕”精神，才让汽车安全系统越来越可靠。
11.6 测试覆盖率汇总
所有用例执行完毕后，汇总覆盖率报告：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💡 关于覆盖率豁免：
实际项目中很难做到100%覆盖率。对于不可达代码或无法独立验证的条件，需要写豁免说明（Rationale），由安全经理评审批准后在安全档案中留档。ISO 26262审计时会重点查这些豁免的合理性。
11.7 实战流程总结图
图6：ISO 26262测试实战流程（含失败反馈闭环）
十二、总结与学习路径
12.1 核心要点回顾
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.2 学习路径建议
🚀 推荐学习路线（3-6个月）
第1个月：建立认知
· 通读ISO 26262 Part 10（指南）
· 理解ASIL等级和V模型概念
· 了解HARA、FMEA、FTA基本方法
第2-3个月：深入测试要求
· 精读Part 4（系统级）、Part 6（软件级）
· 实操MISRA C静态分析工具（QAC/Polyspace）
· 学习VectorCAST或Tessy做单元测试
第4-6个月：项目实战
· 参与一个ASIL B以上项目的测试用例设计
· 在HIL平台上做故障注入测试
· 完成一次完整的追溯矩阵文档
12.3 认证推荐
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
