第一部分：汽车电子测试行业前景
1.1 汽车电子行业发展趋势
汽车行业正经历百年未有之大变局，核心驱动力来自三大趋势：
- 电动化
：新能源汽车（纯电、插混、增程）渗透率持续攀升，电池管理系统（BMS）、电机控制器（MCU）、整车控制器（VCU）等核心电子模块的需求爆发式增长。 - 智能化
：高级驾驶辅助系统（ADAS）、自动驾驶、智能座舱等技术飞速发展，车载计算平台、传感器融合、AI 算法等对测试提出了全新挑战。 - 网联化
：V2X（车与万物互联）、OTA 升级、车载以太网等技术让汽车成为一个”移动的智能终端”，车载通信协议日益复杂。
简而言之，汽车正在从”机械产品”变成”电子产品”。一台现代智能汽车上包含 70-100 个 ECU（电子控制单元），它们通过 CAN、LIN、FlexRay、Ethernet 等总线网络互相通信。这些 ECU 和总线的正确性，直接关系到车辆的安全和功能——而验证它们的工作，正是汽车电子测试工程师的职责。
1.2 市场需求与人才缺口
根据行业数据，中国汽车电子测试人才缺口保守估计在 5-10 万人以上，主要原因包括：
-
新能源汽车和智能网联汽车的快速增长催生大量测试岗位 -
高校相关专业课程体系中缺乏系统性的汽车电子测试教学 -
现有从业人员中具备总线工具实操能力（CANoe、CANalyzer 等）的工程师比例不高 -
自动驾驶、车载以太网等新领域对测试技能的要求更高，复合型人才稀缺
这意味着，只要你掌握了核心技能，找工作并不困难。很多企业对初级测试工程师的学历要求并不苛刻，本科即可，相关专业优先，甚至有些岗位接受大专学历加实操能力。
1.3 职业发展路径
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注意：以上薪资数据仅供参考，实际薪资受公司规模、所在城市、个人能力等因素影响。新能源车企和头部 Tier1（一级供应商）通常薪资更高。
第二部分：汽车电子测试岗位主要技能及学习规划
2.1 必备基础技能
汽车电子基础知识
- CAN 总线
：Controller Area Network，车载最主流的通信总线，理解其报文结构（ID、DLC、Data）和仲裁机制 - LIN 总线
：Local Interconnect Network，低速低成本辅助总线，用于车窗、座椅等简单控制 - 车载以太网
：新一代高速总线，用于 ADAS、自动驾驶域的高带宽数据传输 - ECU 基本概念
：了解什么是电子控制单元，它如何通过传感器接收信号、通过执行器执行动作 - 传感器与执行器
：温度传感器、加速度传感器、电机、阀门等常见车载元器件
测试理论基础
-
测试用例设计方法（等价类划分、边界值分析、状态迁移等） -
测试流程（需求分析 – 测试计划 – 用例设计 – 执行 – 报告 – 缺陷跟踪） -
缺陷管理工具的基本使用（Jira、Bugzilla 等）
计算机基础
-
Windows 系统基本操作（文件管理、环境变量配置、驱动安装） -
Office 办公软件（Excel 是重中之重，数据筛选、函数公式要熟练） -
基本的命令行操作
2.2 核心专业技能
- 总线测试工具使用
：以 CANoe 为核心，这是日常工作最依赖的工具 - 诊断协议
：UDS（ISO 14229）是必学内容，OBD-II（SAE J1979）也需要了解 - 测试脚本编写
：CAPL（Communication Access Programming Language）是CANoe 的内置脚本语言，用于自动化测试 - 测试报告撰写
：清晰、规范的测试报告是体现专业性的重要环节
2.3 三个月入门学习规划
|
|
|
|
|
|---|---|---|---|
|
|
|
2. DBC 文件格式学习 3. 测试理论基础 4. CANoe 软件安装与界面熟悉 |
|
|
|
|
2. 报文监控与分析（Trace、Graphics） 3. 报文发送与仿真（IG、SG） 4. 基础 CAPL 脚本编写 |
|
|
|
|
2. CANoe 诊断功能配置与使用 3. OBD-II 基础操作 4. 实战项目练习 5. 测试报告撰写 |
|
提示：如果你是零基础转行，建议在第1个月先找一本教材书或在线教程打好理论基础。B 站上有很多免费的视频教程可以作为入门参考。
第三部分：CANoe 工具使用详解
3.1 CANoe 工具介绍
什么是 CANoe？
CANoe（CAN open environment）是德国 Vector 公司开发的一款专业的总线开发、仿真、测试和分析工具。它是全球汽车电子行业中使用最广泛的总线工具，几乎可以说是该领域的”行业标准”。简单理解：CANoe 就像是汽车总线世界的”瑞士军刀”——你能想到的总线相关操作，它基本都能做。
主要版本
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
运行环境要求
-
操作系统：Windows 10/11（64 位） -
内存：推荐 16GB 以上（32GB 更佳） -
硬盘：SSD，至少 20GB 可用空间 -
硬件接口：VN1630、VN1640、VN8900 等系列 Vector 硬件（纯仿真模式除外）
注意：CANoe 的正版许可证费用较高（Full 版一年授权约十几万），但 Vector 提供了 30 天免费试用。学习阶段建议使用 CANoe4SW SE 或 DEMO 版。本文所有操作基于 CANoe 11.0 及以上版本。
3.2 CANoe 在汽车电子测试中的主要工作
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.3 核心功能一：报文分析

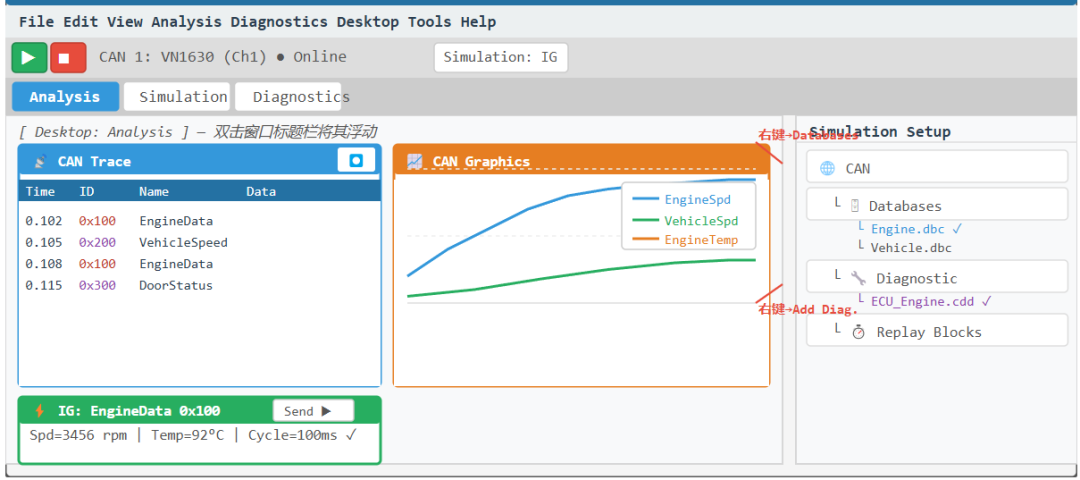

图片引自微信公众号，扫码关注阅读原文报文分析是 CANoe 最基础、最常用的功能。无论你是做功能测试还是诊断测试，第一步通常是”看报文”——弄清楚总线上到底在传什么数据。
步骤 1：创建新的 CANoe 工程
|
注意：工程文件路径中不要包含中文字符，否则可能导致 DBC 文件加载失败或脚本编译错误。这是新手最常踩的坑之一。
步骤 2：加载 DBC 数据库文件
|
DBC（Database Container）文件是描述 CAN 总线报文和信号定义的数据库文件。没有DBC，你只能看到十六进制数据；有了DBC，CANoe就能自动把数据解析成有意义的物理量（如车速 60km/h、发动机转速 3000rpm）。
|
/* DBC 文件中信号定义的示例 */
BO_ 256 EngineData: 8 Vector__XXX
SG_ EngineSpeed : 0|16@1+ (0.1,0) [0|6500] "rpm" Vector__XXX
SG_ EngineTemp : 16|8@1+ (1,-40) [-40|215] "degC" Vector__XXX
SG_ VehicleSpeed: 32|16@1+ (0.01,0) [0|300] "km/h" Vector__XXX提示：如果 DBC 加载后看不到报文，检查：CAN 通道波特率是否和 DBC 中定义的一致；DBC 文件格式是否完整（可用 CANdb++ 编辑器打开检查）。
步骤 3：连接硬件接口并启动总线
|
注意：使用 CANoe4SW SE（纯软件版）不需要硬件也能运行，CANoe 会使用”虚拟总线”进行仿真，适合学习练习。

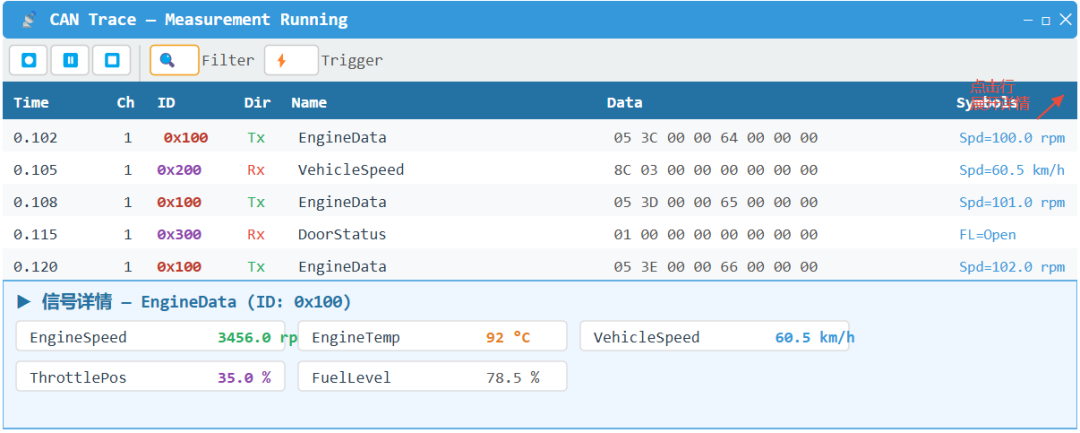

步骤 4：Trace 窗口的使用
图片引自微信公众号，扫码关注阅读原文|
Trace 窗口是最核心的报文监控窗口，相当于一个”总线监听器”。 打开 Trace 窗口：菜单 Desktop – Trace – CAN Trace。默认显示 Time、Ch、ID、Dir、Name、Data 等列。 查看原始报文和解析后的信号：
过滤报文：点击 Filter 按钮（漏斗图标），可按 ID（如 触发条件：点击 Trigger 按钮，设置如 保存和回放：保存使用 File – Export – Logging（.asc/.blf 格式）；回放使用 File – Replay。 |
经验分享：实际工作中，回放功能非常有用。比如试车时录了一段日志，回来后发现 Bug，可以在实验室反复回放定位问题，不用每次都去车上复现。

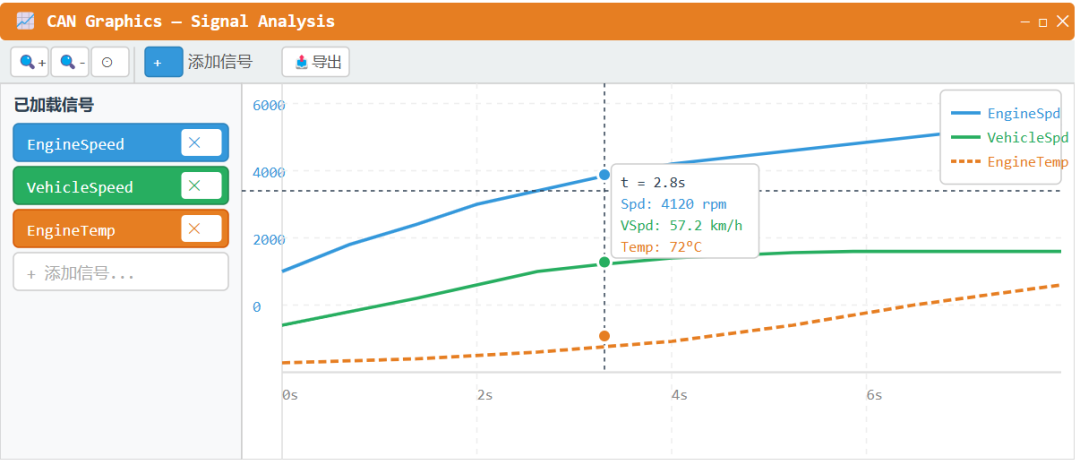

步骤 5：Graphics 窗口的使用
图片引自微信公众号，扫码关注阅读原文|
Graphics 窗口以图形方式显示信号值随时间的变化趋势。
|
3.4 核心功能二：报文编辑与发送
在测试中经常需要主动发送报文来模拟某些 ECU 的行为。比如测试”仪表盘在收到车速=120km/h 时是否正确显示”，就需要手动发送包含车速 120 的报文。

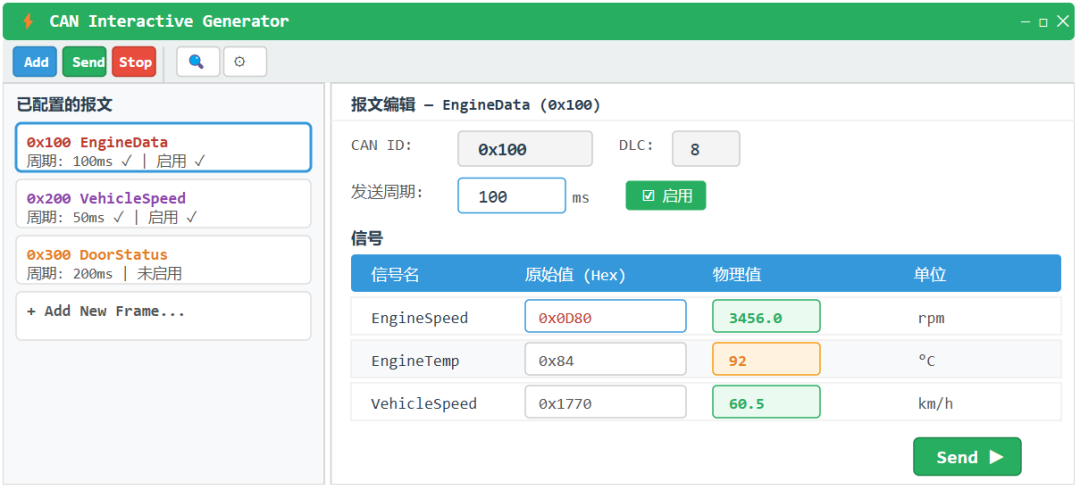

步骤 1：Interactive Generator 发送单条报文
图片引自微信公众号，扫码关注阅读原文
|
步骤 2：原始模式编辑
|
如果 DBC 中没有定义报文，使用原始模式：IG 窗口点击 Add – Raw Frame，手动输入 ID（如 |
注意：使用原始模式需自己理解每个字节的含义。建议优先使用 DBC 方式，更直观且不容易出错。
步骤 3：设置发送周期
|
在 IG 窗口选中报文，属性面板找到 Cycle Time，设置为 |
提示：实际 CAN 网络中，大部分报文以固定周期发送（如发动机数据通常 10ms）。设置合理周期让仿真更接近真实情况。
步骤 4：多条报文
|
在 IG 中多次点击 Add 添加多条报文，分别设置信号值和周期，勾选即可同时发送。 |
步骤 5：Signal Generator（SG）
|
SG 可按预定义模式自动改变信号值：菜单 Desktop – Generator – CAN Signal Generator 打开，Add 信号后设置模式：
|
步骤 6：应用场景
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.5 核心功能三：UDS 诊断
UDS（Unified Diagnostic Services，统一诊断服务）是汽车诊断领域最重要的协议标准（ISO 14229）。几乎所有现代车辆的 ECU 都支持 UDS。
UDS 协议基础
- 通信模型
：基于”请求-响应”的 Client-Server 架构。CANoe 是 Client，ECU 是 Server。 - 请求格式
：[SID] + [Sub-Function] + [Data] - 正响应
：[SID+0x40] + [Sub-Function] + [Data] - 负响应
：[0x7F] + [SID] + [NRC]（0x11=不支持的服务，0x22=条件不满足，0x31=请求超出范围，0x33=安全访问未通过）
/* UDS 报文格式示例 */
请求： 22 F1 90 （读取 DID=F190，即 VIN 码）
正响应：62 F1 90 57... （SID+0x40=62，返回 17 字节 VIN 码）
负响应：7F 22 11 （SID=22 服务不支持）步骤 1：配置诊断描述文件
|
在 Setup 中 Diagnostic 节点右键 – Add Diagnostic Description…，选择 .cdd 或 .odx/.pdx 文件。该文件由 ECU 开发团队或 OEM 提供，包含所有诊断服务定义。 |
步骤 2：打开 Diagnostic Console

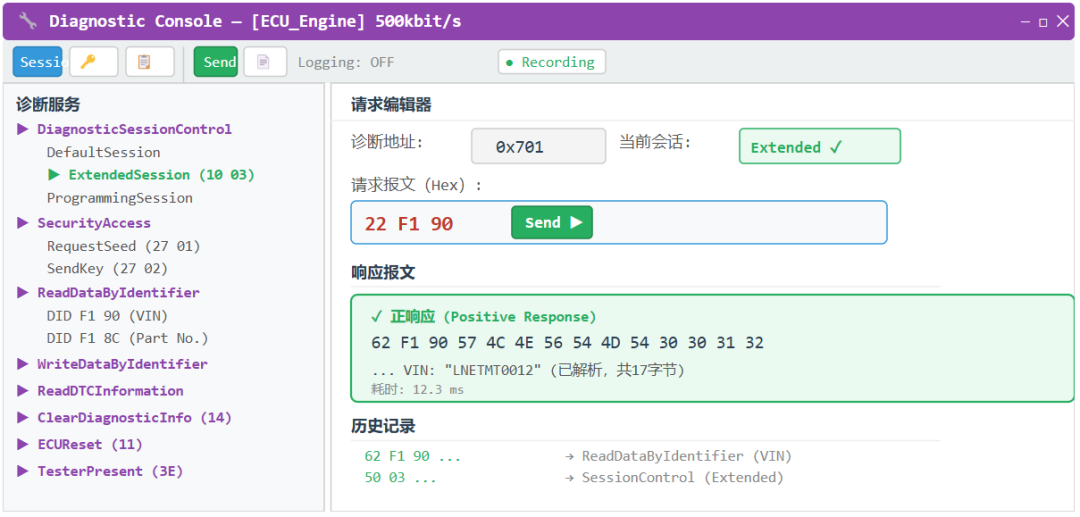

图片引自微信公众号，扫码关注阅读原文图：Diagnostic Console（诊断控制台）结构示意图。左侧为诊断服务树（可展开各 SID 执行操作）；右侧为请求编辑器（输入十六进制报文或双击服务）和响应显示区。绿色边框表示正响应，红色边框表示负响应。操作路径：Desktop → Diagnostic → Diagnostic Console
菜单 Desktop – Diagnostic – Diagnostic Console，这是执行 UDS 诊断操作的主要界面。
步骤 3：常用 UDS 服务操作
（1）10 服务 – 会话控制（DiagnosticSessionControl）
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
在 Diagnostic Console 展开 “Session Control”，双击 “Extend Diagnostic Session” 或直接发送 10 03，正响应为 50 03。
提示：很多诊断服务需在扩展会话下才能执行。收到 NRC=0x12 时，很可能是会话模式不对。
（2）27 服务 – 安全访问（SecurityAccess，Seed & Key）
安全访问用于保护敏感操作（如写入数据、刷写软件），需要通过 Seed & Key 两步验证机制：
-
请求 Seed：发送 27 01 -
ECU 返回 Seed，如 67 01 A3 B7 C2 5D（4 字节 Seed） -
使用厂商提供的算法将 Seed 计算为 Key -
发送 Key： 27 02 4F 2A 91 D3 -
Key 正确则返回 67 02，解锁成功
请求： 27 01 -- 请求 Seed
响应： 67 01 A3 B7 C2 5D -- ECU 返回 Seed
（用算法将 Seed 计算为 Key）
请求： 27 02 4F 2A 91 D3 -- 发送计算后的 Key
响应： 67 02 -- 解锁成功注意：Seed & Key 算法是厂商机密，由 ECU 开发团队提供。有些测试用 ECU 的 Seed 固定为全零，方便调试。
（3）22 服务 – 读取数据标识（ReadDataByIdentifier）
展开 Diagnostic Console 中的 “Read Data By Identifier”，选择 DID（如 F190=VIN 码）。或直接发送 22 F1 90，正响应 62 F1 90 57...（返回 17 字节 VIN 码）。
经验分享：每次测试开始时，建议先用 22 服务读取 ECU 软件版本号，确认被测版本正确。这是很多有经验的测试工程师的习惯。
（4）2E 服务 – 写入数据标识（WriteDataByIdentifier）
确保已进入扩展会话并通过安全访问。展开 “Write Data By Identifier” 选择 DID 和数据。例如写入 VIN：2E F1 90 57...，正响应 6E F1 90。
注意：2E 服务写入通常需要先通过 27 安全访问，否则返回 NRC=0x33（安全访问未通过）。
（5）14 服务 – 清除故障码（ClearDiagnosticInformation）
在 Diagnostic Console 找到 “Clear Diagnostic Information”，双击执行。或发送 14 FF FF FF（清除所有故障码），正响应 54 FF FF FF。
注意：清除故障码操作不可逆！建议清除前先用 19 服务记录当前故障码。
（6）19 服务 – 读取故障码（ReadDTCInformation）
|
|
|
|
|---|---|---|
|
|
|
19 01 |
|
|
|
19 02 08
|
|
|
|
19 04 DTC_H DTC_L |
|
|
|
19 06 DTC_H DTC_L REC |
DTC（Diagnostic Trouble Code）为 4 字节：前 3 字节是故障编码，最后 1 字节是故障状态。如 C0 23 10 01，其中 C0 23 10 是 DTC 编码，01 表示故障已确认（confirmed）。
保存诊断日志
-
在 Diagnostic Console 工具栏点击 Logging 按钮，设置日志文件路径 -
执行诊断操作后，日志自动记录所有请求和响应 -
日志可用于后续分析、问题排查和测试报告
UDS 其他常用服务速查
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
经验分享：3E 服务在刷写过程中非常重要。ECU 进入编程会话后通常有超时机制（如 5 秒），必须定期发送 3E 服务保活，否则 ECU 会自动退回到默认会话，刷写中断。
3.6 核心功能四：OBD 诊断
OBD-II 协议简介
OBD-II（On-Board Diagnostics II）是基于 SAE J1979 标准的车载诊断协议，最初是为了监控车辆排放相关系统而设计的。与 UDS 不同，OBD-II 是强制标准化的——所有在中国、美国、欧洲销售的汽车都必须支持 OBD-II。因此，OBD-II 的服务集相对固定，不像 UDS 那样可以根据厂商需求灵活扩展。
CANoe 中配置 OBD 功能
-
在 Setup 中 Diagnostic 节点右键 – Add Diagnostic Description… -
选择支持 OBD-II 的描述文件（.odx 或 .cdd 格式） -
确保 OBD-II 功能已启用，波特率通常为 500kbit/s
常用 OBD-II 服务
（1）01 服务 – 读取实时数据流
01 服务是 OBD 诊断中最常用的服务，用于读取 ECU 的实时运行数据。每个参数通过 PID（Parameter ID）标识：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
示例：读取发动机转速，发送 01 0C，响应 41 0C 1A F8，其中 1A F8 转换为十进制 6900，乘以 0.25 = 1725 rpm。
（2）09 服务 – 读取车辆信息
09 服务用于读取车辆识别信息，最常用的是读取 VIN 码：发送 09 02，响应包含 17 字节 VIN 码。
（3）03 服务 – 读取故障码
发送 03，ECU 返回所有存储的故障码。OBD-II 故障码格式为 5 字符（如 P0301），第一位 P=动力系统，B=车身，C=底盘，U=通信。
（4）04 服务 – 清除故障码
发送 04，清除所有存储的故障码和相关数据。与 UDS 的 14 服务类似。
UDS 与 OBD 对比
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
提示：实际工作中，UDS 和 OBD 都会用到。在做整车诊断测试时，建议两者都掌握。OBD 更简单，可以先从 OBD 入手，再深入学习 UDS。
结语
汽车电子测试是一个技术含量高、前景广阔的领域。本文从行业认知到 CANoe 工具实操，系统地梳理了入门所需的核心知识。总结一下关键要点：
- 行业趋势向好
：电动化、智能化、网联化持续推动需求增长 - 学习路径清晰
：CAN 总线基础 – DBC 文件 – CANoe 操作 – UDS 诊断，三个月可以入门 - CANoe 是核心工具
：报文分析、报文发送、UDS 诊断、OBD 诊断，四大功能覆盖日常测试的 80% 以上场景 - 动手实践最重要
：光看不练等于白学，一定要实际操作 CANoe，创建工程、加载 DBC、发送报文、执行诊断服务
汽车电子测试工程师不是一朝一夕就能成型的，但只要方向正确、坚持学习、勤于实践，这个职业的回报是丰厚的。希望这篇文章能帮助你快速入门，少走弯路。如果在学习过程中遇到问题，欢迎随时交流。
